“Данное учебное пособие было создано для обучения бойцов Вооруженных Сил Российской Федерации при 7-ой армии”

Основные боевые танки

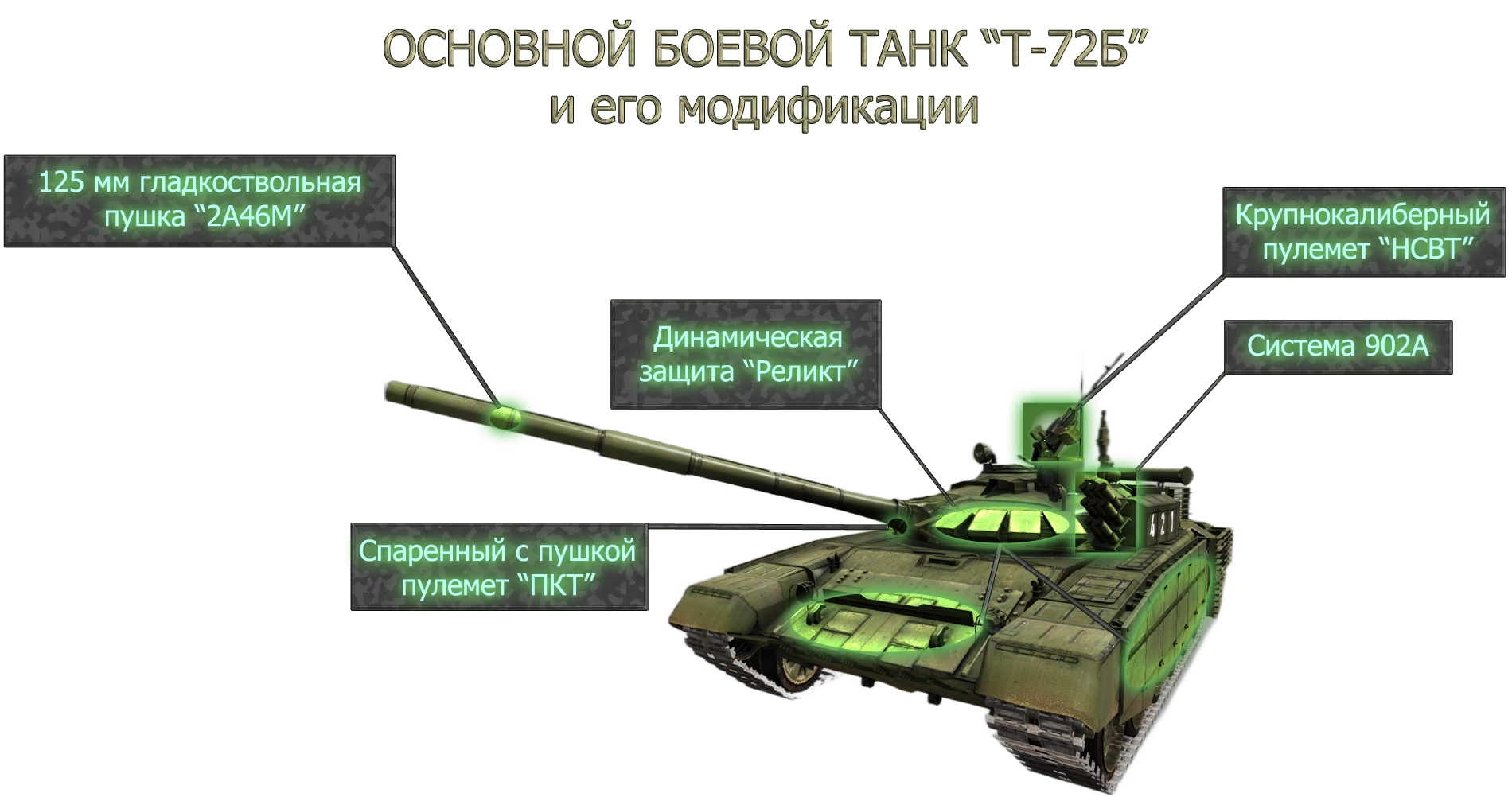

Т-72Б — советский основной боевой танк. Имеет множество модификаций таких как Т-72Б (образцы 1985г, 1989г.), Т-72Б3 (образцы 2012, 2016 г.)

Предназначен: для огневого поражения бронированных машин, противотанковых средств, артиллерии, пехоты противника.

Тактико-технические характеристики:

Размеры:

Боевая масса: 41 тонна;

Длина корпуса: 6670 мм;

Ширина: 3460 мм;

Высота: 2190 мм;

Клиренс: 428–470 мм;

Бронирование:

Тип: Катаная и литая стальная и комбинированная сталь;

Лоб корпуса: 550-900 мм;

Лоб корпуса (верх): 205 / 68° мм/° ≈550 мм;

Лоб корпуса (низ): 85 / 60° мм/°;

Борт корпуса: 70-80 мм;

Борт корпуса (верх): 80 мм;

Борт корпуса (низ): 50 мм;

Лоб башни: 550-1200 мм;

Советская унифицированная система запуска 81-мм дымовых гранат с объектов бронетанковой техники: Система 902А «Туча» (8 гранат)

Динамическая защита «Реликт» на более поздник модификация начали устанавливать динамическую защиту «Контакт-5»

Система ТДА - система постановки дымовых завес на отечественных танках, основанная на принципе испарения топлива с горячих деталей двигателя с последующей конденсацией в атмосфере в белый туман.

Вооружение:

Основной калибр: 125 мм гладкоствольная пушка 2А46М;

Вспомогательное: 7,62 мм Пулемет Калашникова Танковый;

12,7 мм Крупнокалиберный пулемет «НСВТ»

Боекомплект:

Оперённый бронебойный подкалиберный снаряд ЗБМ42 «Манго» - 7 выстрел;

Бронебойно кумулятивный снаряд ЗБК18М - 6 выстрелов;

Осколочно-фугасный снаряд ЗОФ26 – 5 выстрелов;

Управляемая противотанковая ракета 9К119 «Рефлекс» - 4 выстрела;

7,62х54 мм патрон – 1750 патронов;

12,7х108 мм патрон – 100 патронов;

Прицельные приспособления:

Советский танковый прицел-дальномер «ТПД-К1», на более поздних моделях устанавливается зрительный комплекс «Сосна У». Прицел оснащён встроенным баллистическим компьютером, который учитывает температуру окружающей среды, температуру боеприпасов и текущее давление воздуха для расчёта траектории выбранного типа боеприпасов.

Двигатель:

Дизельный с наддувом V-образный 12 цилиндрованный двигатель B-46;

Максимальная мощность: 574 кВт (780 л. с.), при 2000 об/мин;

Максимальный крутящий момент : 3089 Н·м, при 1400 об/мин;

Максимальные обороты: 2300;

Скорость по шоссе: 60 км/ч;

Запас хода: 700 км

Экипаж/Десант:

Экипаж 3 человека:

Командир;

Механик-водитель;

Стрелок.

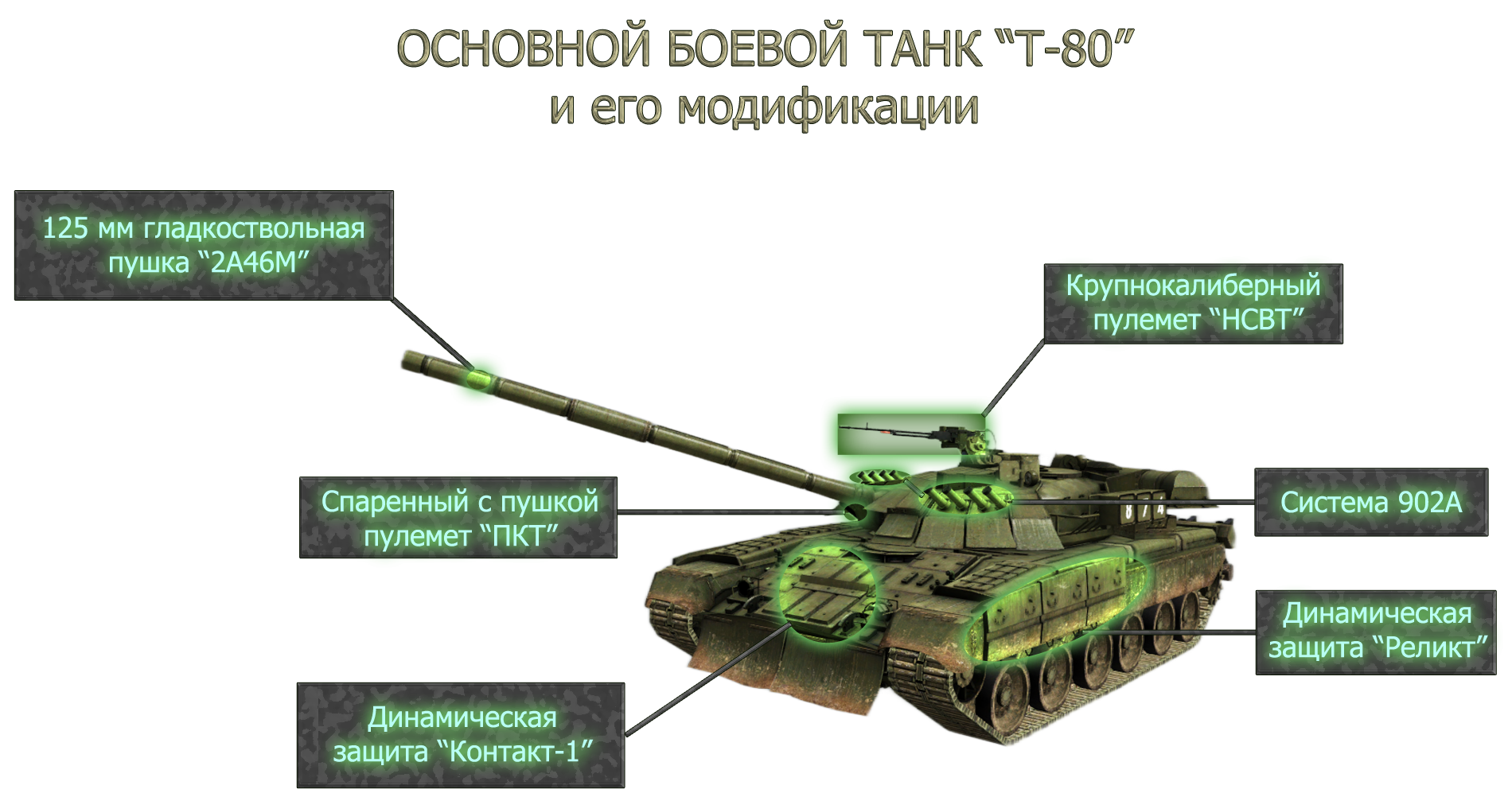

Т-80 — советский основной боевой танк. Имеет множество модификаций таких как Т-80БВ, Т-80Б, Т-80УЕ1, Т-80У, Т-80У(45М), Т-80ИК)

Тактико-технические характеристики:

Размеры:

Боевая масса: 42-46 тонн;

Длина корпуса: 6882 мм;

Ширина: 3525 мм;

Высота: 2193 мм;

Клиренс: 450 мм;

Бронирование:

Тип: Стальная и комбинированная;

Лоб корпуса: 550-800 мм;

Лоб корпуса (низ): 80 / 60° мм/°;

Борт корпуса: 70-80 мм;

Борт корпуса (верх): 80 мм;

Борт корпуса (низ): 50 мм;

Лоб башни: 550-800 мм;

Динамическая защита «Реликт» на более поздник модификация начали устанавливать динамическую защиту «Контакт-1, Контакт-5»

Вооружение:

Основной калибр: 125 мм гладкоствольная пушка 2А46М;

Вспомогательное: 7,62 мм Пулемет Калашникова Танковый;

12,7 мм Крупнокалиберный пулемет «НСВТ»

Боекомплект:

Оперённый бронебойный подкалиберный снаряд ЗБМ46 - 10 выстрелов;

Бронебойно кумулятивный снаряд ЗБК31 - 8 выстрелов;

Осколочно-фугасный снаряд ЗОФ26 – 6 выстрелов;

Управляемая противотанковая ракета 9К119 «Рефлекс» - 4 выстрела;

7,62х54 мм патрон – 1750 патронов;

12,7х108 мм патрон – 250 патронов;

Прицельные приспособления:

Двигатель:

Газотурбированный двигатель ГТД-1000Т;

Максимальная мощность: 1100-1250 л/с;

Скорость по шоссе: 60-70 км/ч;

Запас хода: 350 км

Экипаж/Десант:

Экипаж 3 человека:

Командир;

Механик-водитель;

Стрелок.

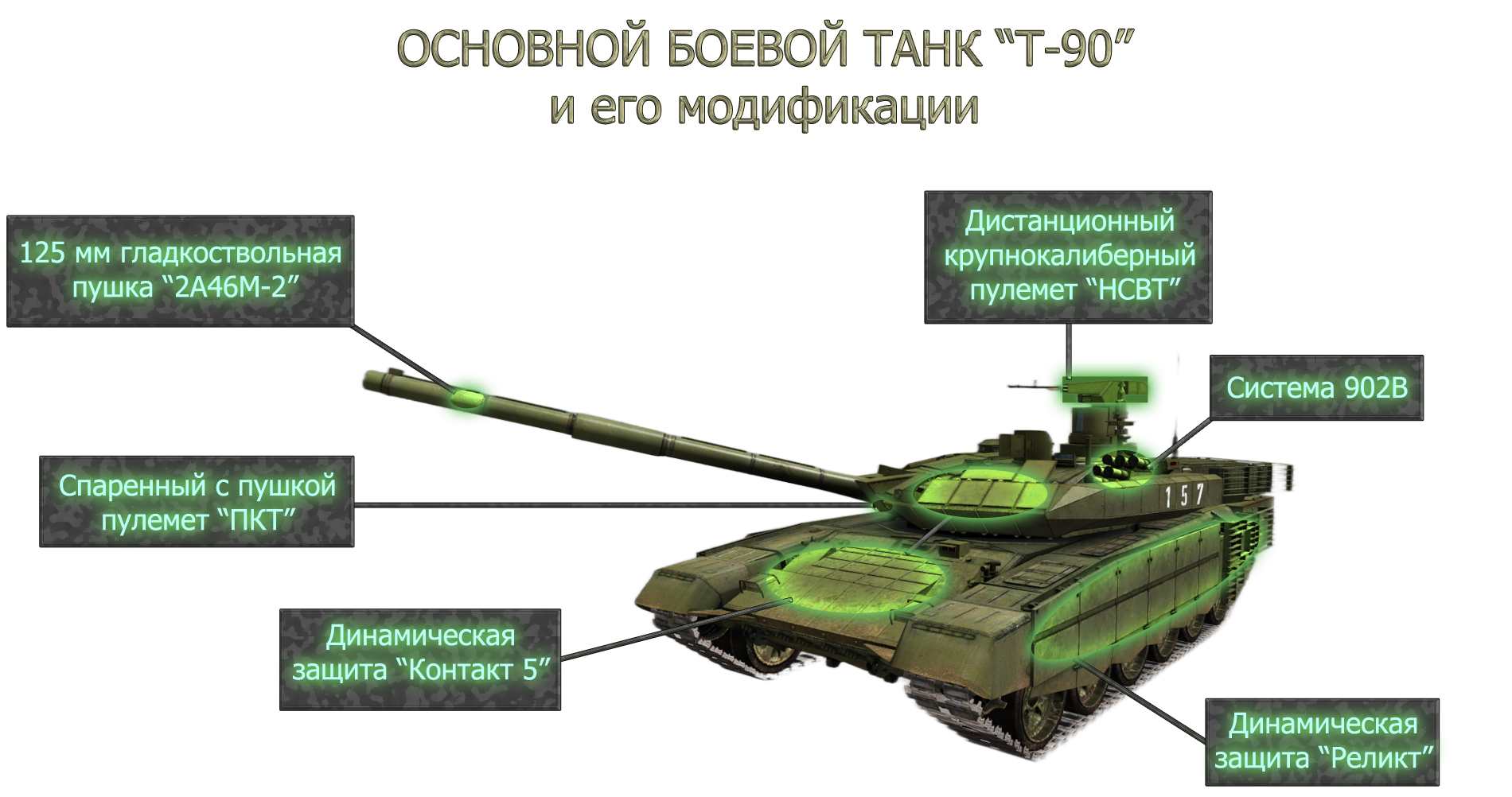

Т-90 — российский основной боевой танк. Имеет множество модификаций таких как Т-90А, Т-90СА, Т-90АМ, Т-90СМ, Т-90 «Прорыв-3», Т-90МС)

Предназначен: для ведения боевых действий в непосредственном соприкосновении с противником, поддержки мотострелковых подразделений при прорыве обороны и развитии тактического успеха в оперативный, уничтожения живой силы, бронеобъектов, огневых средств и малоскоростных воздушных целей, а также повышения активности и устойчивости обороны.

Тактико-технические характеристики:

Размеры:

Боевая масса: 46,5 тонн;

Длина корпуса: 6860 мм;

Ширина: 3780 мм;

Высота: 2230 мм;

Клиренс: 426-467 мм;

Бронирование:

Тип: Комбинированная противоснарядная полуактивная;

Лоб корпуса: 550-750 мм;

Лоб корпуса (верх): 450-550 мм;

Лоб корпуса (середина): 550-750 мм;

Днище: 14-20 мм;

Борт корпуса: 90 мм без учета Динамической защиты «Контакт5»;

Лоб башни: 750-950 мм;

Маска орудия: 350-460 мм;

Борт башни: 110 мм;

Корма башни: 76 мм;

Советская унифицированная система запуска 81-мм дымовых гранат с объектов бронетанковой техники: Система 902В «Туча» (12 гранат)

Вооружение:

Основной калибр: 125 мм гладкоствольная пушка 2А46М-2;

Вспомогательное: 7,62 мм Пулемет Калашникова Танковый;

12,7 мм Крупнокалиберный пулемет «НСВТ» управляемый дистанционно;

Боекомплект:

Оперённый бронебойный подкалиберный снаряд ЗБМ46 - 8 выстрелов;

Бронебойно кумулятивный снаряд ЗБК31 - 3 выстрела;

Осколочно-фугасный снаряд ЗОФ26 – 7 выстрелов;

Управляемая противотанковая ракета 9К119 «Рефлекс» - 4 выстрела;

7,62х54 мм патрон – 1750 патронов;

12,7х108 мм патрон – 300 патронов;

Прицельные приспособления:

Основным средством наведения на цель пушки и спаренного пулемёта является входящий в состав системы управления огнём информационно-вычислительный дневной комплекс наводчика 1А43. Он, в свою очередь, состоит из прибора наведения 1Г46, баллистического вычислителя 1В528-1 и комплекта автоматических датчиков, определяющих условия стрельбы.

Прицельно-дальномерный прибор наведения 1Г46 служит непосредственно для наведения оружия на цель и объединяет в себе перископический прицел с плавно регулируемым в пределах 2,7-12Х увеличением, лазерный дальномер, определяющий дальность в диапазоне 400—5000 м, систему их стабилизации в двух плоскостях и комплексом управляемого ракетного вооружения. Электронный танковый баллистический вычислитель 1В528-1 осуществляет автоматическое вычисление необходимого угла возвышения ствола и горизонтального упреждения при стрельбе по движущейся цели, корректировку этих параметров с учётом метеорологических условий, определяемых комплектом датчиков и осуществляет автоматическую наводку оружия в соответствии с этими данными.

Двигатель:

Четырёхтактный V-образный 12-цилиндровый многотопливный дизельный танковый двигатель жидкостного охлаждения с турбонаддувом «В-84МС или В-92С2»;

Максимальная мощность: 840-1000 л/с;

Скорость по шоссе: 65-70 км/ч;

Запас хода: 550 км;

Экипаж/Десант:

Экипаж 3 человека:

Командир;

Механик-водитель;

Стрелок.

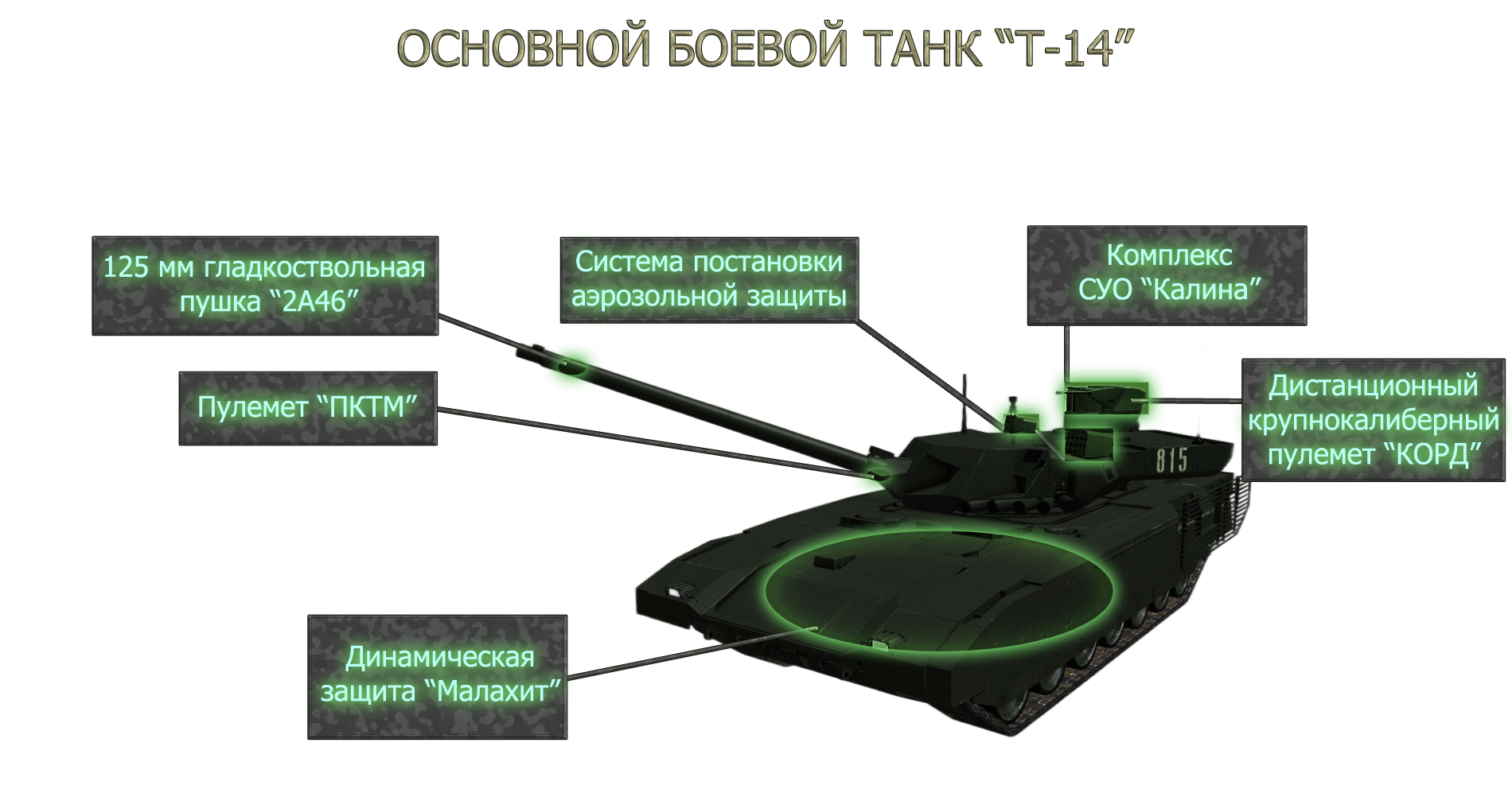

Т-14 — российский основной боевой танк с необитаемой башней, на базе универсальной гусеничной платформы «Армата».

Тактико-технические характеристики:

Размеры:

Боевая масса: 55 тонн;

Длина корпуса: 8732 мм;

Ширина: 3900 мм;

Высота: 2700 по крышке башни, 3300 по крышке модуля командира мм;

Бронирование:

Тип: Комбинированная многослойная;

Лоб корпуса: 900 – 1100 мм вместе с Динамической защитой;

Борт корпуса: 700 мм;

Динамическая защита: «Малахит» российский модульный комплекс встроенной динамической защиты четвёртого поколения.

Активная защита «Афганит» российский комплекс активной защиты (КАЗ), обладающий дальними радарами и оптическими пеленгаторами предупреждения об угрозах, используется также для разведки наземных и воздушных целей, в защите бронетехники и в атакующих действиях.

Т-14 помимо комплекса активной защиты также оснащен системой противодействия наведения (СПН);

Стелс-средства:

Т-14 использует общие стелс-средства для платформы Армата в инфракрасном, радио- и магнитном диапазонах наблюдения:

корпус имеет теплоизоляцию изнутри;

имеется система смешивания выхлопа с холодным воздухом;

для снижения радиозаметности применены плоские отражающие грани в дизайне корпуса;

покраска Т-14 снижает нагрев танка на солнце и обладает радиопоглощающими свойствами;

имеется система искажения магнитного поля танка.

Вооружение:

Основной калибр: 125 мм гладкоствольная пушка 2А46;

Вспомогательное: 7,62 мм Пулемет Калашникова Танковый;

12,7 мм Крупнокалиберный пулемет «КОРД», управляемый дистанционно;

Боекомплект:

Оперённый бронебойный подкалиберный снаряд - 24 выстрела;

Противотанковый кумулятивный снаряд - 12 выстрелов;

Осколочно-фугасный снаряд – 12 выстрелов;

Управляемая противотанковая ракета 9К119 «Рефлекс» - 6 выстрелов;

7,62х54 мм патрон – 1000 патронов;

12,7х108 мм патрон – 900 патронов;

Прицельные приспособления:

На танке Т-14 «Армата» установлен комплекс СУО «Калина» российский многофункциональный цифровой комплекс управления огнём. Принцип действия системы «Калина» основан на комплексном взаимодействии прицельного оборудования, комплекса управляемого вооружения, сервоприводов стабилизации наведения, систем управления исполнительными элементами вооружения со встроенным вычислительным комплексом. Сопряжение элементов обеспечивается за счёт обмена информацией по мультиплексному каналу.

В число основных элементов системы «Калина»:

комбинированный прицел наводчика ПНМ «Сосна-У» с лазерным дальномером и интегрированным тепловизионным каналом с тремя полями зрения;

панорамный прицел командира танка ПК ПАН «Соколиный глаз»;

автомат сопровождения цели;

стабилизатор 2Э58;

аппаратура опознавания «свой/чужой»;

трёхканальный прибор наблюдения механика-водителя ТВН-10;

Двигатель:

Х-образный 12 цилиндровый с турбонадувом двигатель А-85-3А (12Н360):

Максимальная мощность: 1500 л/с;

Скорость по шоссе: 62-90 км/ч;

Запас хода: 500 км;

Экипаж/Десант:

Экипаж 3 человека:

Командир;

Механик-водитель;

Стрелок.

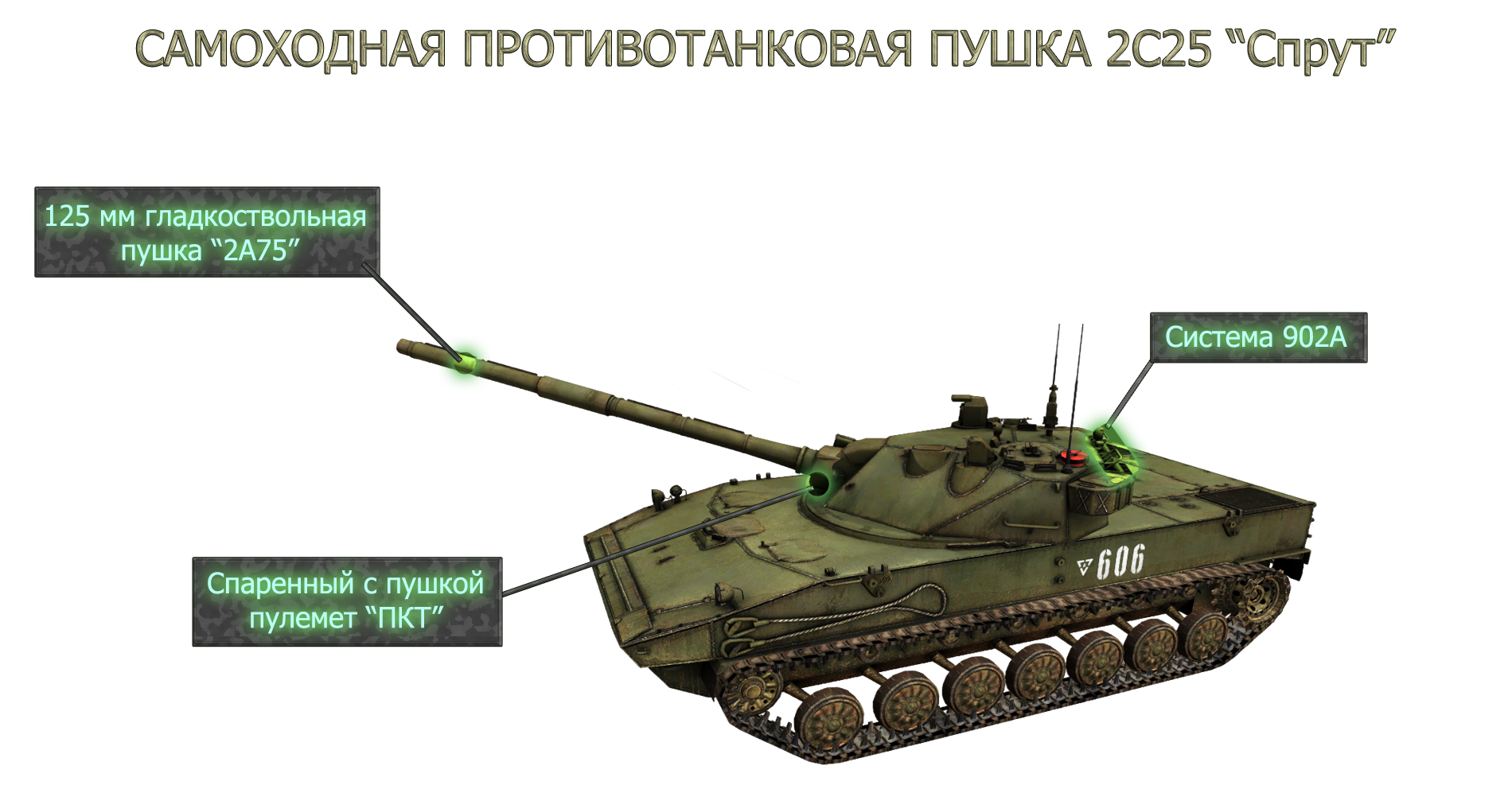

2С25 «Спрут» — российская авиадесантная самоходная противотанковая пушка/лёгкий плавающий танк.

Предназначен: для борьбы с танками и другой бронетехникой, а также с живой силой противника.

Тактико-технические характеристики:

Размеры:

Боевая масса: 18 тонн;

Длина корпуса: 7085 мм;

Ширина: 3152 мм;

Высота: 3050 мм;

Клиренс: 100...500 мм; (Механизм уменьшения и увеличения клиренса);

Бронирование:

Тип: противопульная;

Лоб корпуса: 12 мм;

Борт корпуса: 12 мм;

Вооружение:

Основной калибр: 125 мм гладкоствольная пушка 2А75;

Вспомогательное: 7,62 мм Пулемет Калашникова Танковый;

Боекомплект:

Оперённый бронебойный подкалиберный снаряд ЗБМ46 - 10 выстрелов;

Бронебойно кумулятивный снаряд ЗБК29 - 8 выстрела;

Осколочно-фугасный снаряд ЗОФ26 – 6 выстрелов;

Управляемая противотанковая ракета 9К119 «Рефлекс» - 6 выстрелов;

7,62х54 мм патрон – 1750 патронов;

Прицельные приспособления:

Для наведения и осуществления стрельбы из орудия и спаренного с ним пулемёта рабочее место наводчика оборудовано дневным монокулярным перископическим прицелом 1А40М-1. Прицел оборудован встроенным дальномером и баллистическим вычислителем и позволяет измерять дальности до целей, вырабатывать угол бокового упреждения при стрельбе по движущимся целям, а также осуществлять наведение комплекса управляемого вооружения по лазерному лучу. Наибольшая прицельная дальность при стрельбе с использованием прицела 1А40М-1 составляет до 5 км осколочно-фугасными снарядами, до 4 км бронебойно-подкалиберными, кумулятивными и управляемыми снарядами и до 1,8 км при стрельбе из спаренного пулемёта. Для действий в ночных условиях САУ 2С25 снабжена ночным оптико-электронным комплексом ТО1-КО1Р с ночным прицелом наводчика ТПН-4Р. Дальность распознавания цели типа танк составляет до 1,5 км

Двигатель:

Оппозитный 6 цилиндрованный дизельный с надувом двигатель 2В-06-2С;

Максимальная мощность: 510 л/с;

Скорость по шоссе: 70 км/ч;

Скорость на плаву: 10 км/ч;

Запас хода: 350 км;

Экипаж/Десант:

Экипаж 3 человека:

Командир;

Механик-водитель;

Стрелок.

Самоходные артиллерийские установки и РСЗО

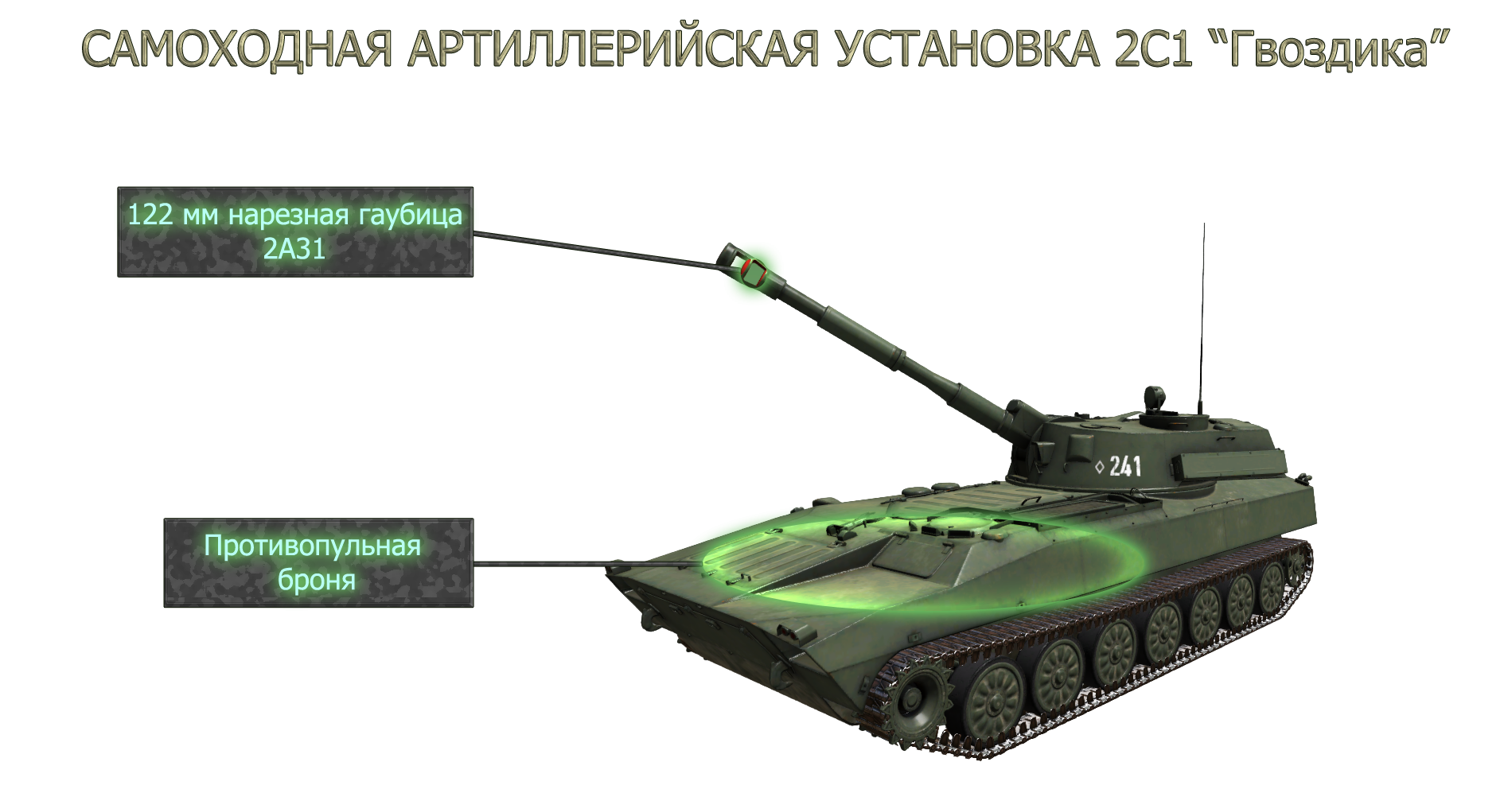

2С1 «Гвоздика» — советская 122-мм полковая самоходная артиллерийская установка. Первая в мире самоходная артиллерийская установка «плавающая»

Предназначена: для подавления и уничтожения живой силы, артиллерийских и миномётных батарей, а также для разрушения дзотов, обеспечения проходов в минных полях и полевых заграждениях.

Тактико-технические характеристики:

Размеры:

Боевая масса: 15,7 тонн;

Длина корпуса: 7260 мм;

Ширина: 2850 мм;

Высота: 2725 мм;

Клиренс: 400 мм;

Бронирование:

Тип: противопульная;

Лоб корпуса/башни: 15 мм;

Борт корпуса/башни: 20 мм;

Вооружение:

Основной калибр: 122 мм нарезная гаубица 2А31;

Скорострельность: 7 выстрелов в минуту;

Дальность стрельбы:

Минимальная дальность мортирной стрельбы:

для снаряда ЗОФ56 - 1950 м;

для снаряда ЗБК13 – 1900 м;

Максимальная дальность мортирной стрельбы:

для снаряда ЗОФ56 - 15400 м;

для снаряда ЗБК13 – 1700 м;

Минимальная дальность настильной стрельбы:

для снаряда ЗОФ56 - 250 м;

для снаряда ЗБК13 – 250 м;

Максимальная дальность настильной стрельбы:

для снаряда ЗОФ56 - 15400 м;

для снаряда ЗБК13 – 1700 м;

Боекомплект:

Осколочно-фугасный снаряд ЗОФ56 – 35 выстрелов;

Кумулятивный снаряд ЗБК13 – 5 выстрелов;

Прицельные приспособления:

Прицел ПГ — 2 предназначен для самоходной артиллерийской установки 2С1. С помощью этого прицела осуществляется наведение к цели при стрельбе с закрытых огневых позиций и при стрельбе прямой наводкой.

Двигатель:

V-образный 8 цилиндрованный дизельный двигатель «ЯМЗ-238Н»

Максимальная мощность: 299 л/с;

Скорость по шоссе: 60 км/ч;

Скорость на плаву:5 км/ч;

Запас хода: 500 км;

Экипаж/Десант:

Экипаж 4 человека:

Командир;

Механик-водитель;

Стрелок;

Заряжающий.

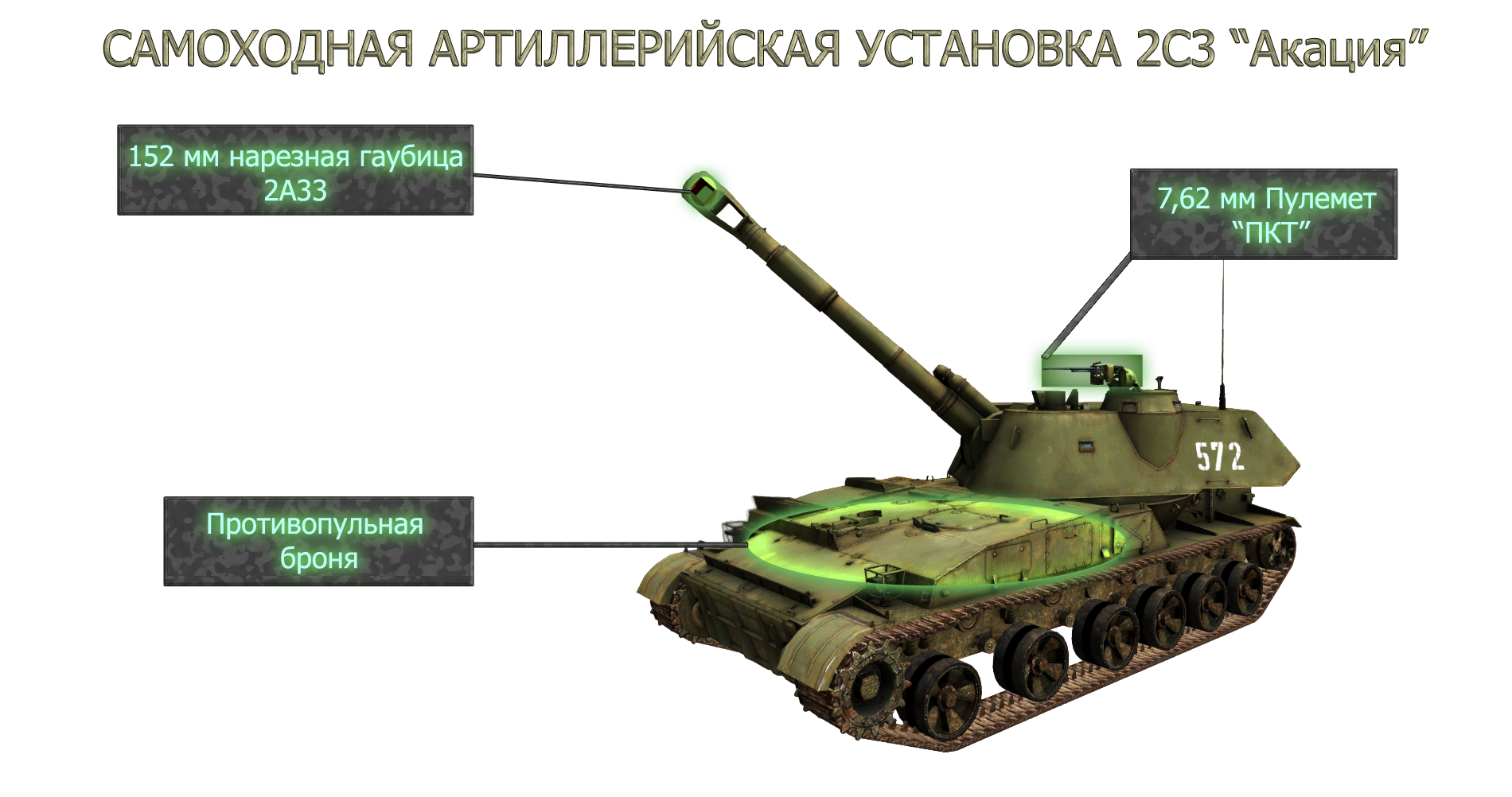

2С3 «Акация» — советская 152-мм дивизионная самоходная гаубица.

Предназначена: для подавления и уничтожения живой силы, артиллерийских и миномётных батарей, ракетных установок, танков, огневых средств, пунктов управления и тактических средств ядерного нападения противника.

Тактико-технические характеристики:

Размеры:

Боевая масса: 27,5 тонн;

Длина корпуса: 6970 мм;

Ширина: 3250 мм;

Высота: 3050 мм;

Клиренс: 450 мм;

Бронирование:

Тип: противопульная;

Лоб корпуса/башни: 30 мм;

Борт корпуса/башни: 15 мм;

Вооружение:

Основной калибр: 152 мм нарезная гаубица 2А33;

Вспомогательное вооружение: 7,62х54 мм Пулемет Калашникова Танковый «ПКТ»;

Скорострельность: 7 выстрелов в минуту;

Дальность стрельбы:

Минимальная дальность мортирной стрельбы:

для снарядов всех типов - 2100 м;

Максимальная дальность мортирной стрельбы:

для снарядов всех типов - 17500 м;

Минимальная дальность настильной стрельбы:

для снарядов всех типов - 200 м;

Максимальная дальность настильной стрельбы:

для снарядов всех типов - 17500 м;

Боекомплект:

Осколочно-фугасный снаряд 53-ОЧ-540 – 5 выстрелов;

Осколочно-фугасный снаряд 53-ВОФ-27 – 26 выстрелов;

Осколочно-фугасный снаряд ЗВОФ93 – 5 выстрелов;

Дымовой снаряд 53-ВД-546 – 5 выстрелов;

Осветительный снаряд ЗВС-23-5 выстрелов:

7,62х54 мм патрон – 1750 патронов;

Прицельные приспособления:

Прицел ПГ — 4 предназначен для самоходной артиллерийской установки 2С3. С помощью этого прицела осуществляется наведение к цели при стрельбе с закрытых огневых позиций и при стрельбе прямой наводкой.

Двигатель:

V-образный 12 цилиндрованный дизельный двигатель «В-59У»

Максимальная мощность: 520 л/с;

Скорость по шоссе: 60 км/ч;

Запас хода: 500 км;

Экипаж/Десант:

Экипаж 3 человека:

Командир;

Механик-водитель;

Стрелок;

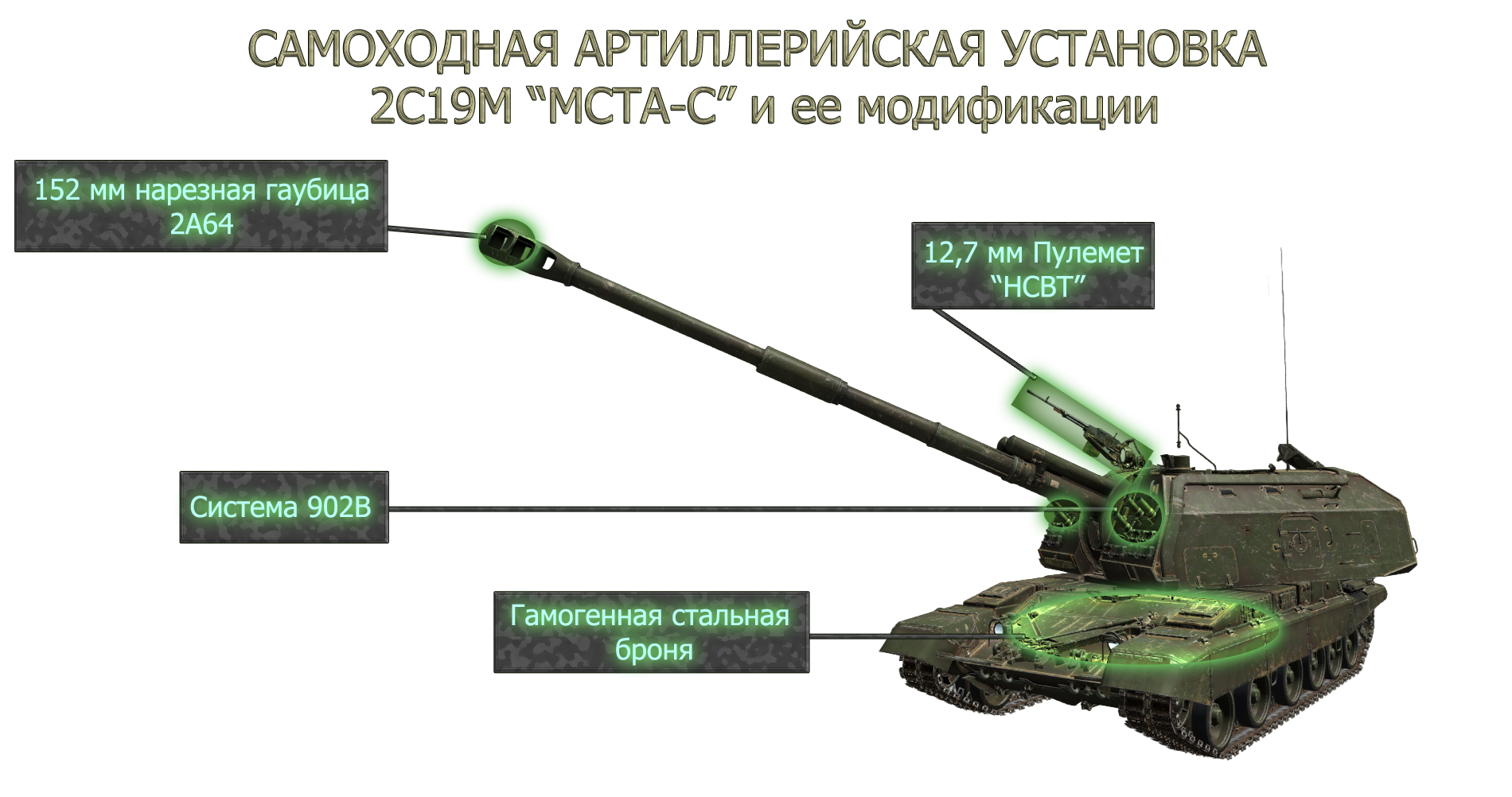

2С19 «МСТА-С» — советская и российская 152-мм дивизионная самоходная гаубица. Имеет несколько модификация (2С19М, 2С19М2)

Предназначена: для уничтожения тактических ядерных средств, артиллерийских и миномётных батарей, танков и другой броневой техники, противотанковых средств, живой силы, средств ПВО и ПРО, пунктов управления, а также для разрушения полевых фортификационных сооружений и препятствования манёврам резервов противника в глубине его обороны.

Тактико-технические характеристики:

Размеры:

Боевая масса: 42 тонны;

Длина корпуса: 6040 мм;

Ширина: 3380 мм;

Высота: 3350 мм;

Клиренс: 450 мм;

Бронирование:

Тип: гомогенная стальная;

Лоб корпуса/башни: 15 мм;

Борт корпуса/башни: 15 мм;

Советская унифицированная система запуска 81-мм дымовых гранат с объектов бронетанковой техники: Система 902В «Туча» 2С19 (3 гранаты) 2С19М2 (6 гранат);

Вооружение:

Основной калибр: 152 мм нарезная гаубица 2А64;

Вспомогательное вооружение: 12,7х108 мм Пулемет «НСВТ»;

Скорострельность:

7 выстрелов в минуту (2С19);

10 выстрелов в минуту (2С19М2);

Дальность стрельбы:

Минимальная дальность мортирной стрельбы:

для снаряда З-ВОФ-98 – 1700 м;

для снаряда З-ВОФ-64 – 1700 м;

для снаряда З-ВОФ-96 – 2800 м;

для снаряда З-ВОФ64М – 2300 м;

для снаряда З-ВОФ64Д – 2300 м;

Максимальная дальность мортирной стрельбы:

для снаряда З-ВОФ-98 – 14700 м;

для снаряда З-ВОФ-64 – 14700 м;

для снаряда З-ВОФ-96 – 23300 м;

для снаряда З-ВОФ64М – 20000 м;

для снаряда З-ВОФ64Д – 20000 м;

Минимальная дальность настильной стрельбы:

для снаряда З-ВОФ-98 – 200 м;

для снаряда З-ВОФ-64 – 200 м;

для снаряда З-ВОФ-96 – 300 м;

для снаряда З-ВОФ64М – 250 м;

для снаряда З-ВОФ64Д – 250 м;

Максимальная дальность настильной стрельбы:

для снаряда З-ВОФ-98 – 14700 м;

для снаряда З-ВОФ-64 – 14700 м;

для снаряда З-ВОФ-96 – 24300 м;

для снаряда З-ВОФ64М – 2000 м;

для снаряда З-ВОФ64Д – 2000 м;

Боекомплект:

2С19

Осколочно-фугасный снаряд З-ВОФ-98 – 40 выстрелов;

Осколочно-фугасный снаряд З-ВОФ-64 «Краснополь» - 10 выстрелов. (Преимущество данного снаряда, возможность наведения с помощью лазера);

2С19М2

Осколочно-фугасный снаряд З-ВОФ-96 – 20 выстрелов;

Корректируемый Осколочно-фугасный снаряд З-ВОФ-64М «Краснополь-М» - 20 выстрелов. (Преимущество данного снаряда, возможность наведения с помощью лазера);

Корректируемый Осколочно-фугасный снаряд З-ВОФ-64Д «Краснополь-Д» - 20 выстрелов. (Преимущество данного снаряда, возможность наведения с помощью ГНСС «спутниковое наведение»);

Прицельные приспособления:

2С19 оборудована артиллерийским панорамным прицелом 1П22 для стрельбы с закрытых огневых позиций и прицелом прямой наводки 1П23 для ведения огня по наблюдаемым целям. Модификация 2С19М2 имеет те же прицелы для ведения огня с закрытых и открытых огневых позиций. Дополнительным преимуществом модифицированной МСТы является система АСУНО-М, позволяющая производить стрельбу по ГСНН (спутниковому наведению);

Двигатель:

V-образный 12 цилиндрованный дизельный двигатель «В-84А»

Максимальная мощность: 780 л/с;

Скорость по шоссе: 60 км/ч;

Запас хода: 500 км;

Экипаж/Десант:

Экипаж 4 человека:

Командир;

Механик-водитель;

Стрелок;

Заряжающий;

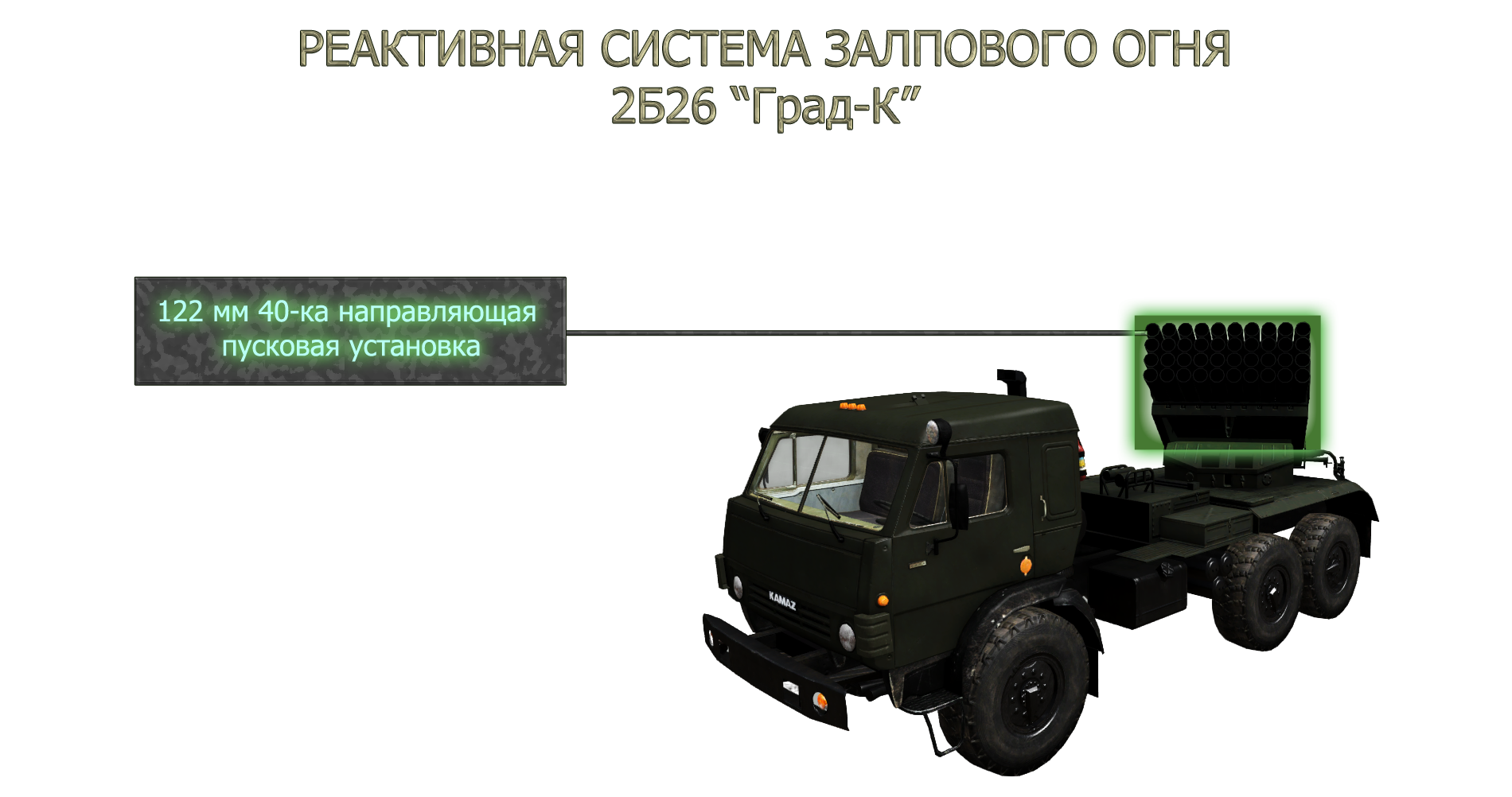

2Б26 «Град-К» — советская реактивная система залпового огня (РСЗО) калибра 122 мм.

Предназначен: для поражения открытой и укрытой живой силы, небронированной техники и бронетранспортёров в районе сосредоточения, артиллерийских и миномётных батарей, командных пунктов и других целей, решения других задач в различных условиях боевой обстановки.

Тактико-технические характеристики:

Размеры:

Боевая масса: 13,7 тонн;

В походном положении:

Длина: 7350 мм;

Ширина: 2400 мм;

Высота: 3090 мм;

Клиренс: 400 мм;

Вооружение:

Основной калибр: 122 мм направляющие;

Скорострельность: полный залп 40 реактивных снарядов происходит за 8 секунд;

Дальность стрельбы:

Минимальная дальность мортирной стрельбы:

122 мм осколочно-фугасным реактивным снарядом – 1100 м;

Максимальная дальность мортирной стрельбы:

122 мм осколочно-фугасным реактивным снарядом – 20500 м;

Минимальная дальность настильной стрельбы:

122 мм осколочно-фугасным реактивным снарядом – 100 м;

Максимальная дальность настильной стрельбы:

122 мм осколочно-фугасным реактивным снарядом – 20500 м;

Боекомплект:

122 мм осколочно-фугасный реактивный снаряд – 40 выстрелов;

Прицельные приспособления:

Панорама орудийная ПГ-1М;

Экипаж/Десант:

Экипаж 3 человека:

Командир;

Водитель;

Стрелок;

Боевые машины пехоты и бронетранспортёры

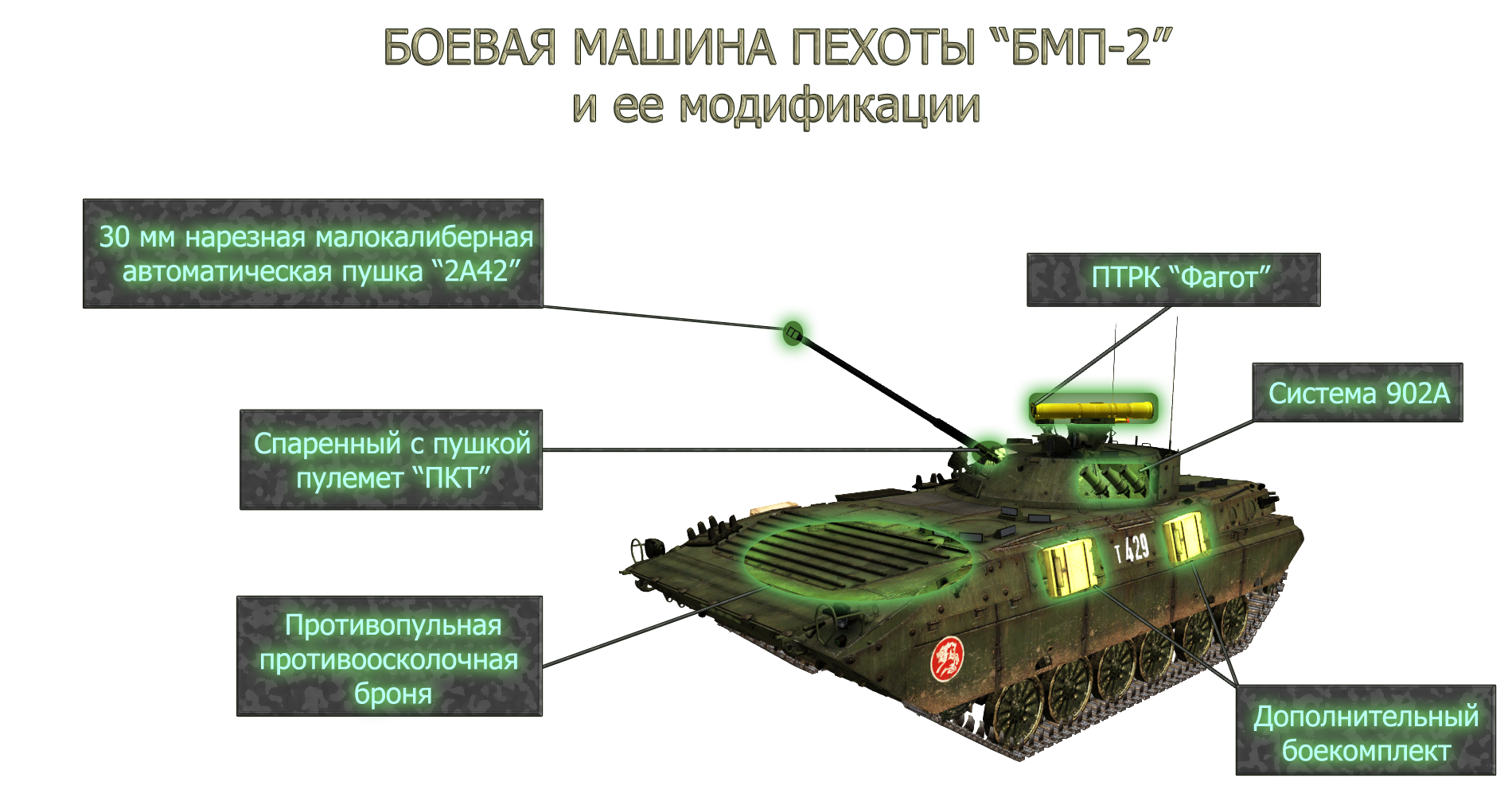

БМП-2 — советская и российская гусеничная боевая машина пехоты.

имеет множество модификаций такие как: (БМП-2 (обр. 1980, 1986 г., БМП-2К, БМП-2Д);

Предназначена: для транспортировки личного состава к переднему краю, повышения его мобильности, вооружённости и защищённости на поле боя в условиях применения ядерного оружия и совместных действий с танками в бою.

Тактико-технические характеристики:

Размеры:

Боевая масса: 14,7 тонн;

Длина: 6732 мм;

Ширина: 3150 мм;

Высота: 2250 мм;

Клиренс: 420 мм;

Бронирование:

Тип: Cтальная катаная гомогенная (противопульная, противоосколочная);

Лоб корпуса: 23 мм;

Борт корпуса: 9 мм;

Советская унифицированная система запуска 81-мм дымовых гранат с объектов бронетанковой техники: Система 902А «Туча» (6 гранат)

Вооружение:

Основной калибр: 30 мм нарезная малокалиберная автоматическая пушка 2А72;

Дополнительное вооружение: 7,62х54 мм Пулемет Калашникова Танковый;

Противотанковый ракетный комплекс «Фагот»;

Боекомплект:

30 мм Бронебойный снаряд ЗУБР8 – 160 выстрелов;

30 мм Осколочно-фугасный снаряд ЗУОФ8 – 340 выстрелов;

7,62х54 мм патрон – 2000 патронов;

Противотанковая управляемая ракета 9М113 – 4 выстрела;

Прицельные приспособления:

Для прицеливания оператор-наводчик использует комбинированный прицел (в зависимости от модификации либо БПК-1-42, либо БПК-2-42) с 5,6-кратным увеличением днём и 5-кратным ночью. Для работы в активном режиме, на машину установлен осветитель ОУ-5.

Двигатель:

V-образный 6 цилиндрованный дизельный двигатель;

Максимальная мощность: 300 л/с;

Скорость по шоссе: 65 км/ч;

Скорость на плаву: 7 км/ч;

Запас хода: 500 км;

Экипаж/Десант:

Экипаж 3 человека:

Командир;

Механик-водитель;

Стрелок;

Десант 7 человек;

Десант на броне 10 человек;

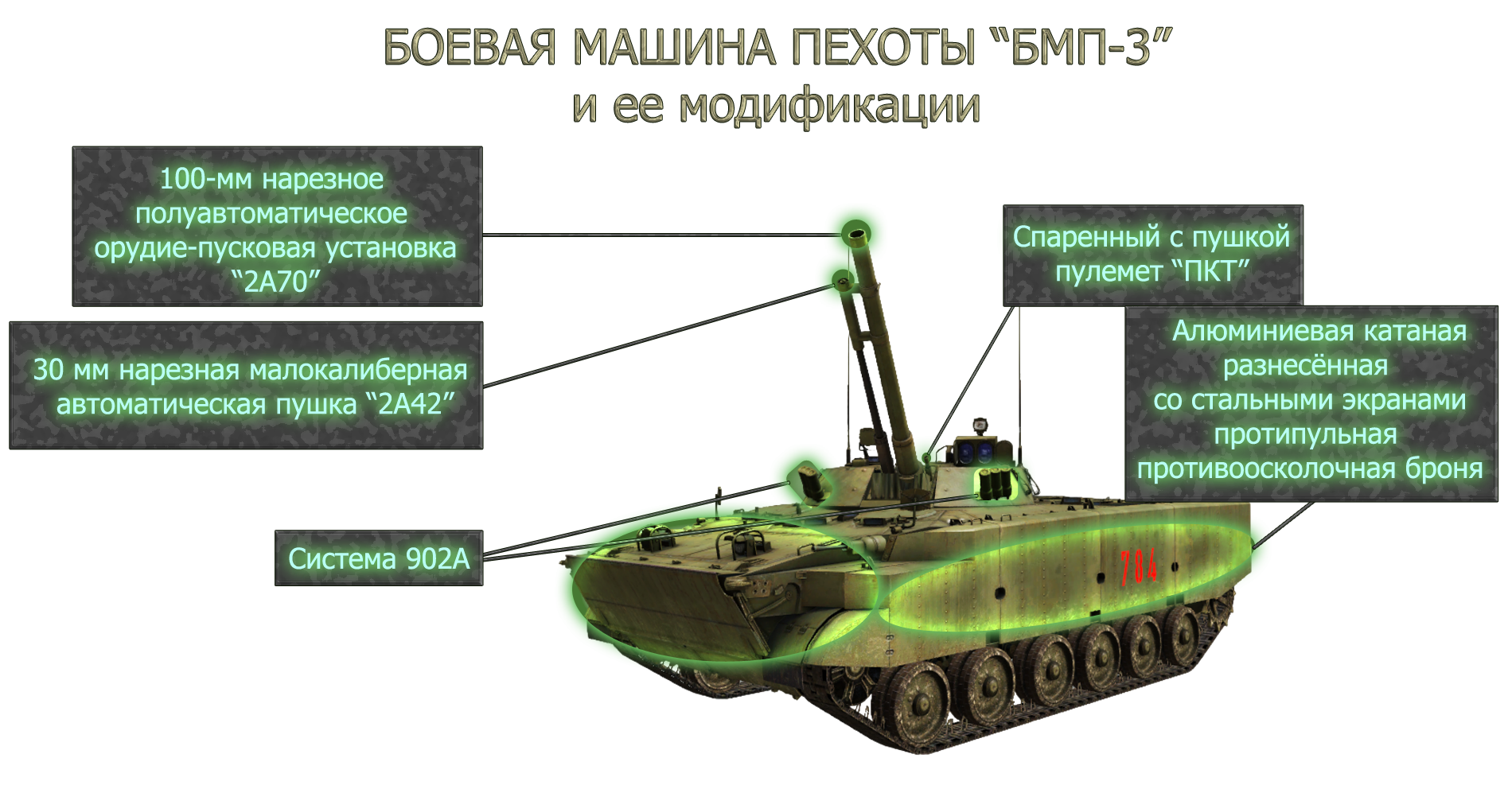

БМП-3 — советская и российская гусеничная боевая машина пехоты.

имеет множество модификаций такие как: (БМП-3 поздняя, БМП-3VВеснаК, БМП-3 VВеснаК/ДБ);

Тактико-технические характеристики:

Размеры:

Боевая масса: 18,7 тонн (+4,0 тоны при установке ДЗ и дополнительных бронеэкранов)

Длина: 7140 мм;

Ширина: 3300 мм;

Высота: 2300 мм;

Клиренс: 420 мм;

Бронирование:

Тип: Алюминиевая катаная разнесённая со стальными экранами;

Лоб корпуса: 18 мм;

Борт корпуса: 43 мм;

Вооружение:

Основной калибр: 100 мм нарезное полуавтоматическое орудие-пусковая установка 2А70;

30 мм нарезная малокалиберная автоматическая пушка 2А72;

Дополнительное вооружение: 7,62х54 мм Пулемет Калашникова Танковый;

Боекомплект:

100 мм Осколочно-фугасный снаряд ЗУОФ17 – 22 выстрела;

Противотанковая управляемая ракета 9М117М – 8 выстрелов;

30 мм Бронебойный снаряд ЗУБР11 – 195 выстрелов;

30 мм Осколочно-фугасный снаряд ЗУОФ8 – 305 выстрелов;

7,62х54 мм патрон – 2000 патронов;

Прицельные приспособления:

Для прицеливания оператор-наводчик использует комбинированный прицел (в зависимости от модификации либо БПК-1-42, либо БПК-2-42) с 5,6-кратным увеличением днём и 5-кратным ночью. На более поздних модификациях устанавливается СУО «Весна»

Двигатель:

V-образный 10 цилиндрованный дизельный двигатель «УТД-32Т»;

Максимальная мощность: 660 л/с;

Скорость по шоссе: 70 км/ч;

Скорость на плаву: 10 км/ч;

Запас хода: 600 км;

Экипаж/Десант:

Экипаж 3 человека:

Командир;

Механик-водитель;

Стрелок;

Десант 9 человек;

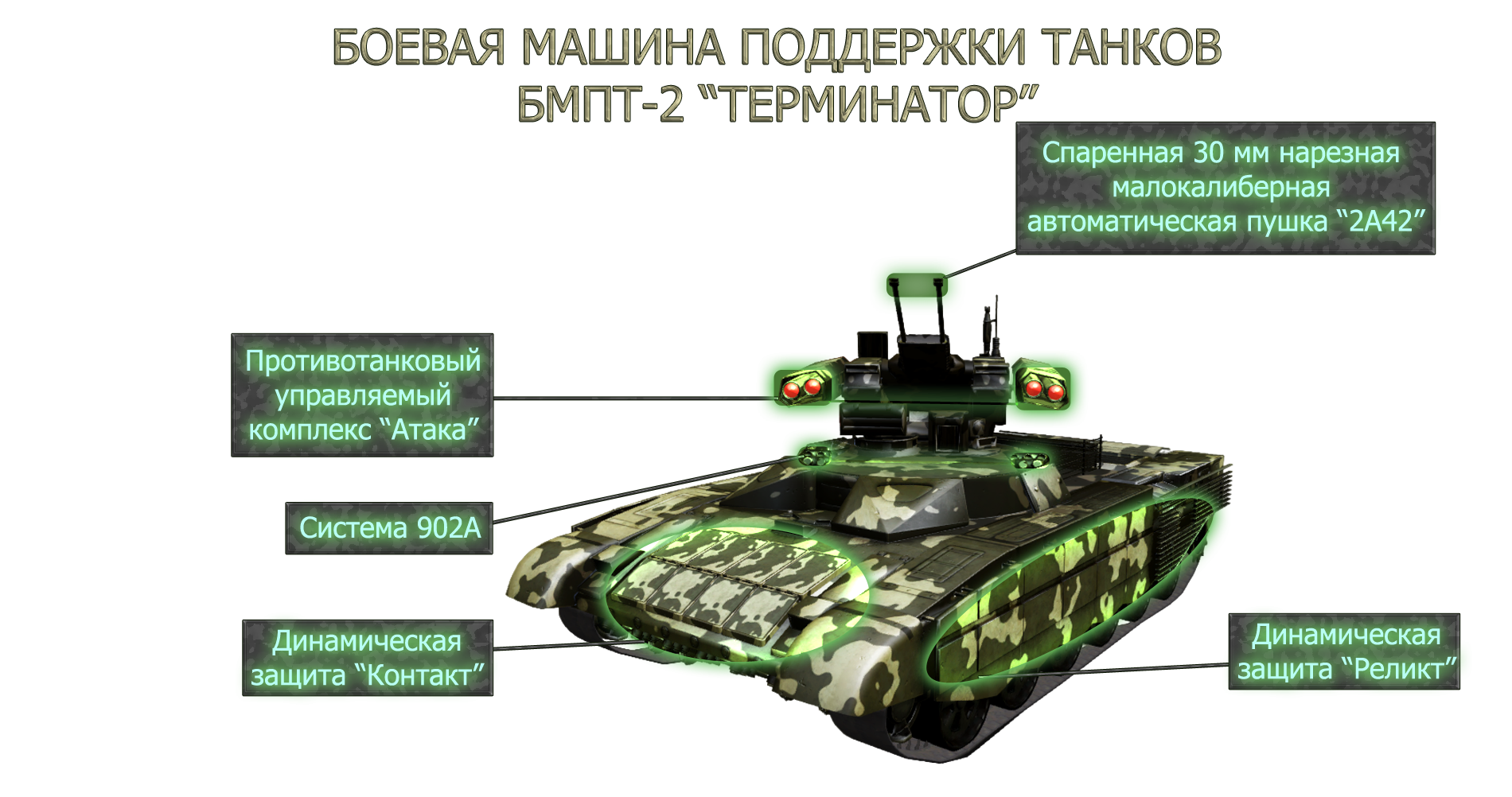

БМПТ-2 «Терминатор» — боевая машина поддержки танков (БМПТ), выполненная на базе шасси танка Т-72.

Предназначен: для подавление и поражение танкоопасной живой силы противника, в том числе находящейся в укрытиях; поражение легкобронированных целей; поражение танков и боевых машин пехоты (БМП); борьба с вертолётами и низколетящими малоскоростными самолётами противника

Тактико-технические характеристики:

Размеры:

Боевая масса: 44 тонны;

Длина: 7200 мм;

Ширина: 3600 мм;

Высота: 3330 мм;

Бронирование:

Тип: Катаная и литая стальная и комбинированная сталь;

Лоб корпуса: 550-900 мм;

Борт корпуса: 70-80 мм;

Лоб башни: 200 мм;

Динамическая защита «Реликт» и «Контакт5»

Вооружение:

Основной калибр:30 мм спаренная нарезная малокалиберная автоматическая пушка 2А42;

Дополнительное вооружение: 7,62х54 мм Пулемет Калашникова Танковый;

Противотанковый управляемы комплекс 9М120 «Атака»

Боекомплект:

Противотанковая управляемая ракета 9М120-1 – 8 выстрелов;

Противотанковая управляемая ракета 9М120-1Ф – выстрелов;

30 мм Бронебойный снаряд ЗУБР11 – 340 выстрелов;

30 мм Осколочно-фугасный снаряд ЗУОФ8 – 650 выстрелов;

7,62х54 мм патрон – 2000 патронов;

Прицельные приспособления:

Для прицеливания оператор-наводчик использует СУО «Весна»;

Двигатель:

Дизельный с газотурбинным надувом двигатель «В-92С2»

Максимальная мощность: 1001 л/с;

Скорость по шоссе: 90 км/ч;

Запас хода: 500 км;

Экипаж/Десант:

Экипаж 3 человека:

Командир;

Механик-водитель;

Стрелок;

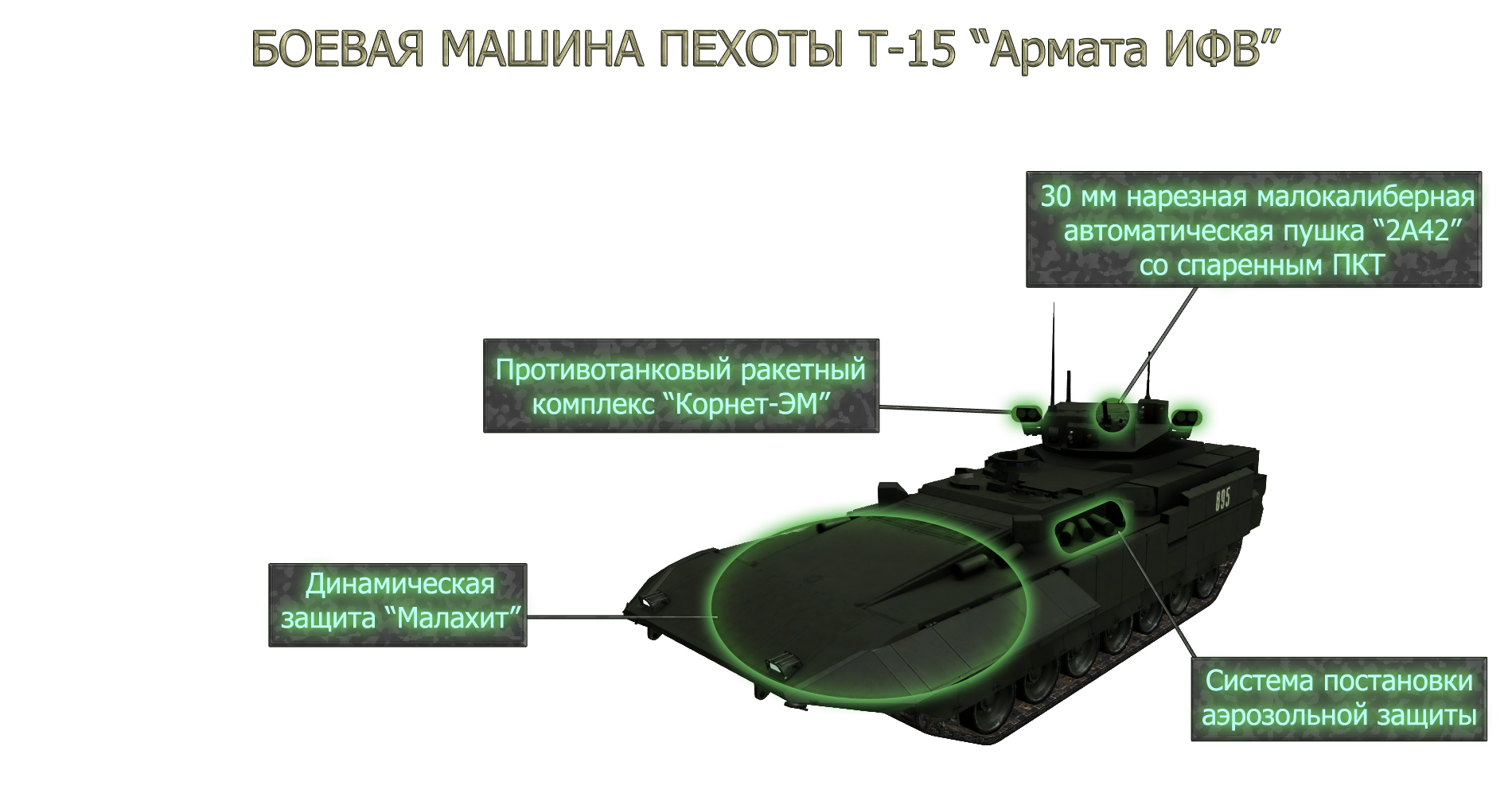

БМП Т-15 «Армата» — перспективная российская боевая машина пехоты на базе универсальной гусеничной платформы «Армата»

Предназначена: для ведения манёвренных боевых действий против любого противника в составе танковых и мотострелковых подразделений в качестве основного многоцелевого боевого средства в условиях применения ядерного оружия и других видов оружия массового поражения.

Тактико-технические характеристики:

Размеры:

Боевая масса: 55 тонн;

Длина корпуса: 9650 мм;

Ширина: 4600 мм;

Высота: 2500 по корпусу, 3420 по крышке модуля командира мм;

Бронирование:

Тип: Комбинированная многослойная;

Лоб корпуса: 900 – 1100 мм вместе с Динамической защитой;

Борт корпуса: 700 мм;

Т-15 помимо комплекса активной защиты также оснащен системой противодействия наведения (СПН);

Стелс-средства:

Т-15 использует общие стелс-средства для платформы Армата в инфракрасном, радио- и магнитном диапазонах наблюдения:

корпус имеет теплоизоляцию изнутри;

имеется система смешивания выхлопа с холодным воздухом;

для снижения радиозаметности применены плоские отражающие грани в дизайне корпуса;

покраска Т-15 снижает нагрев танка на солнце и обладает радиопоглощающими свойствами;

имеется система искажения магнитного поля танка.

Вооружение:

Основной калибр: 30 мм нарезная малокалиберная автоматическая пушка «2А42»;

Вспомогательное: 7,62 мм Пулемет Калашникова Танковый;

Противотанковый ракетный комплекс 9М133 «Корнет-ЭМ»

Боекомплект:

30 мм бронебойный снаряд AP-T – 250 выстрелов;

30 мм осколочно-фугасный снаряд MP-T – 250 выстрелов;

Противотанковая управляемая ракета 9М113 – 4 выстрела;

7,62х54 мм патрон – 2000 патронов;

Прицельные приспособления:

На танке Т-15 «Армата» установлен комплекс СУО «Калина» российский многофункциональный цифровой комплекс управления огнём. Принцип действия системы «Калина» основан на комплексном взаимодействии прицельного оборудования, комплекса управляемого вооружения, сервоприводов стабилизации наведения, систем управления исполнительными элементами вооружения со встроенным вычислительным комплексом. Сопряжение элементов обеспечивается за счёт обмена информацией по мультиплексному каналу.

В число основных элементов системы «Калина»:

панорамный прицел командира танка ПК ПАН «Соколиный глаз»;

автомат сопровождения цели;

стабилизатор 2Э58;

аппаратура опознавания «свой/чужой»;

трёхканальный прибор наблюдения механика-водителя ТВН-10;

Двигатель:

Х-образный 12 цилиндровый с турбонадувом двигатель А-85-3А (12Н360):

Максимальная мощность: 1500 л/с;

Скорость по шоссе: 62-90 км/ч;

Запас хода: 500 км;

Экипаж/Десант:

Экипаж 3 человека:

Командир;

Механик-водитель;

Стрелок.

Десант 8 человек;

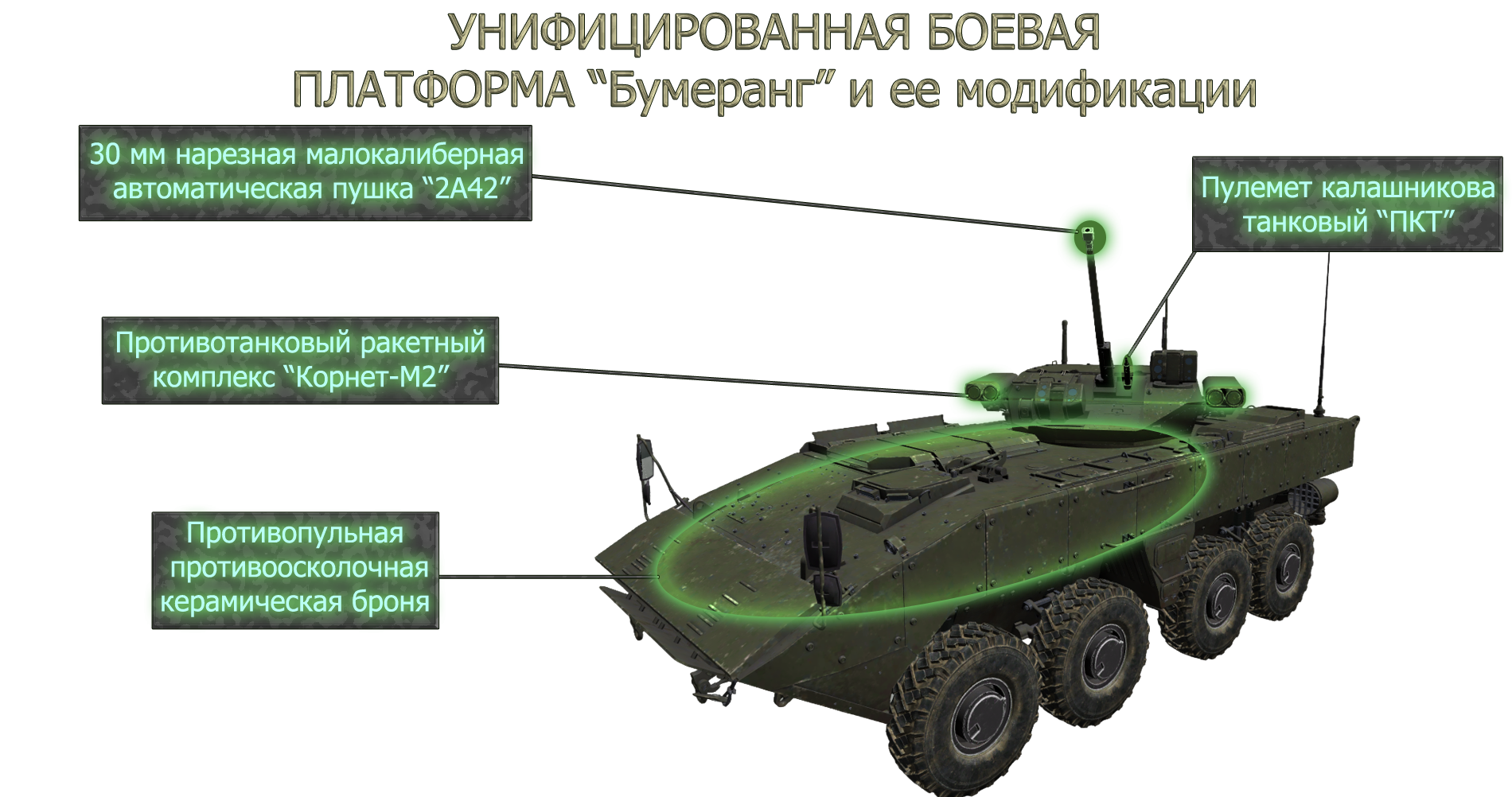

БМП «Бумеранг» — Унифицированная боевая платформа «Бумеранг» — перспективная средняя колёсная унифицированная боевая платформа, имеющая несколько модификаций (Бумеранг К-16, К-17, К-18)

Предназначен: для транспортировки и поддержки огнём мотострелкового отделения, может самостоятельно преодолевать водные преграды;

Тактико-технические характеристики:

Размеры:

Боевая масса: 28,6 тонн;

Длина корпуса: 8805 мм;

Ширина: 3187 мм;

Высота: 3185 мм;

Клиренс: 450 мм;

Бронирование:

Тип: Противопульная противоосколочная керамическая броня;

Лоб корпуса: 30 мм;

Борт корпуса: 30 мм;

Вооружение:

«Бумеранг К-16» вооружен 12,7х108 мм Крупнокалиберным пулеметом «НСВТ»;

«Бумеранг К-18» вооружен 30 мм нарезной малокалиберной автоматической пушкой «2А42», 7,62х54 мм пулеметом «ПКТ»;

«Бумеранг К-17» вооружен 30 мм нарезной малокалиберной автоматической пушкой «2А42», 7,62х54 мм пулеметом «ПКТ», Противотанковым ракетным комплексом «Корнет-М2»

Боекомплект:

30 мм Бронебойный снаряд ЗУБР11 – 160 выстрелов;

30 мм Осколочно-фугасный снаряд ЗУОФ8 – 340 выстрелов;

Противотанковая управляемая ракета «9М133» - 4 выстрела;

7,62 мм патрон – 1000 патронов;

12,7 мм патрон – 400 патронов;

Прицельные приспособления:

На танке «Бумеранге» установлен комплекс СУО «Калина» российский многофункциональный цифровой комплекс управления огнём. Принцип действия системы «Калина» основан на комплексном взаимодействии прицельного оборудования, комплекса управляемого вооружения, сервоприводов стабилизации наведения, систем управления исполнительными элементами вооружения со встроенным вычислительным комплексом. Сопряжение элементов обеспечивается за счёт обмена информацией по мультиплексному каналу.

В число основных элементов системы «Калина»:

панорамный прицел командира танка ПК ПАН «Соколиный глаз»;

автомат сопровождения цели;

стабилизатор 2Э58;

аппаратура опознавания «свой/чужой»;

трёхканальный прибор наблюдения механика-водителя ТВН-10;

Двигатель:

Рядный 6 цилиндровый двигатель «ЯМЗ-780»

Максимальная мощность: 750 л/с;

Скорость по шоссе: 100 км/ч;

Скорость на плаву: 8 км/ч;

Запас хода: 800 км;

Экипаж/Десант:

Экипаж 3 человека:

Командир;

Механик-водитель;

Стрелок.

Десант 8 человек;

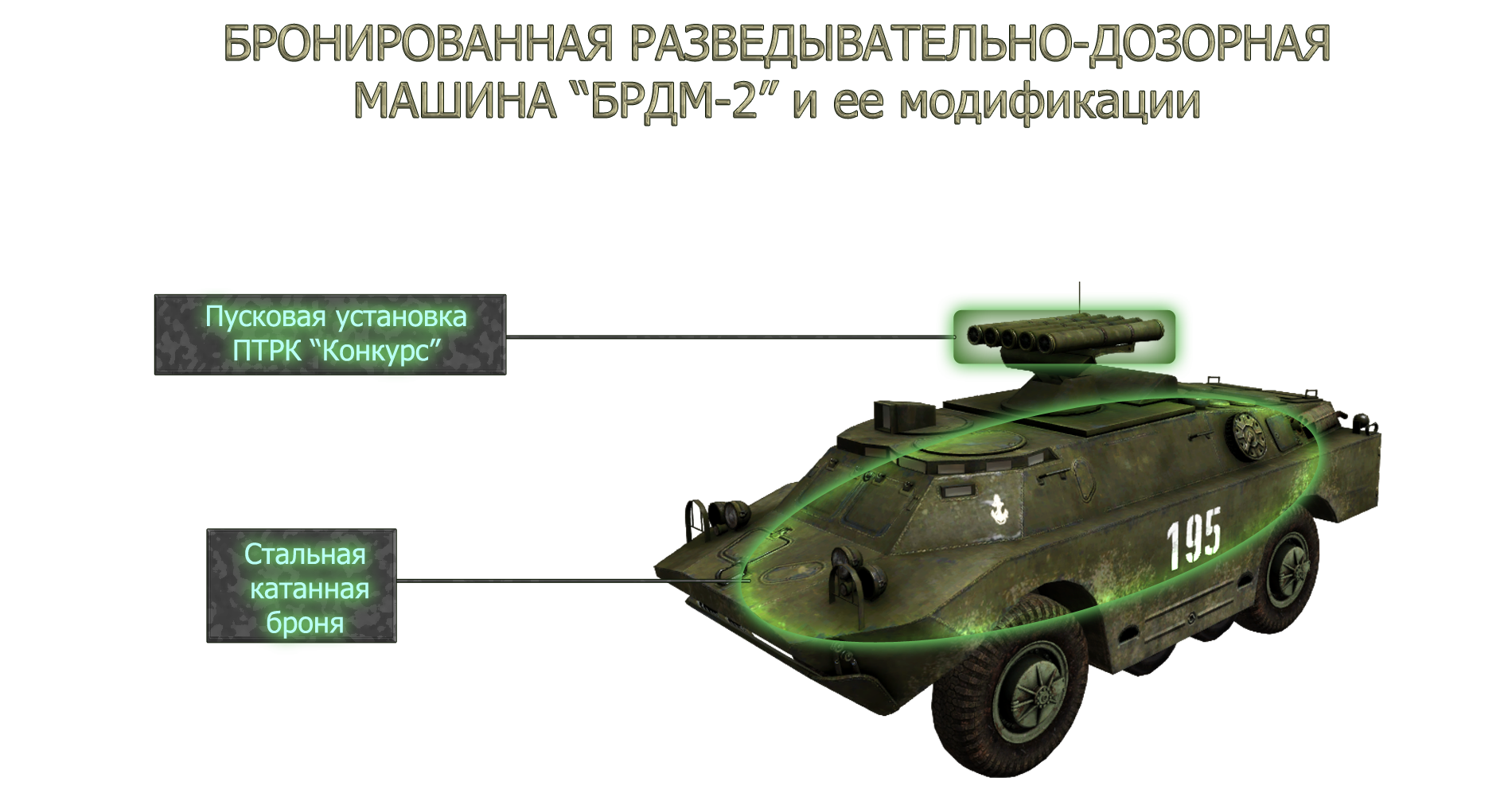

БРДМ-2 «Бардак» — советская бронированная разведывательно-дозорная машина имеет несколько модификаций (БРДМ-2, БРДМ-2 9П148)

Предназначена: для огневой поддержки пехоты, технической поддержки разведгрупп и выполнения боевых задач в составе подразделений бронетанковых войск;

Тактико-технические характеристики:

Размеры:

Боевая масса: 7 тонн;

Длина корпуса: 5750 мм;

Ширина: 2350 мм;

Высота: 2395 мм;

Клиренс: 330 мм;

Бронирование:

Тип: Стальная катанная броня;

Лоб корпуса: 5-14 мм;

Борт корпуса: 7 мм;

Вооружение:

«БРДМ-2» вооружен 14,5х115 мм Крупнокалиберным пулеметом «НСВТ»

«БРДМ-2 9П148» вооружен Пусковой установкой ПТРК «Конкурс»

Боекомплект:

Противотанковая управляемая ракета 9М111 – 15 выстрелов;

14,5 мм патрон – 450 выстрелов;

Двигатель:

V образный 8 цилиндрованный карбюраторный двигатель «ГАЗ-41»

Максимальная мощность: 140 л/с;

Скорость по шоссе: 100 км/ч;

Скорость на плаву: 8 км/ч;

Запас хода: 700 км;

Экипаж/Десант:

«БРДМ-2

Экипаж 3 человека:

Командир;

Водитель;

Стрелок.

Десант 8 человек;

«БРДМ-2 9П148»

Экипаж 2 человека:

Водитель;

Стрелок;

Десант 5 человек;

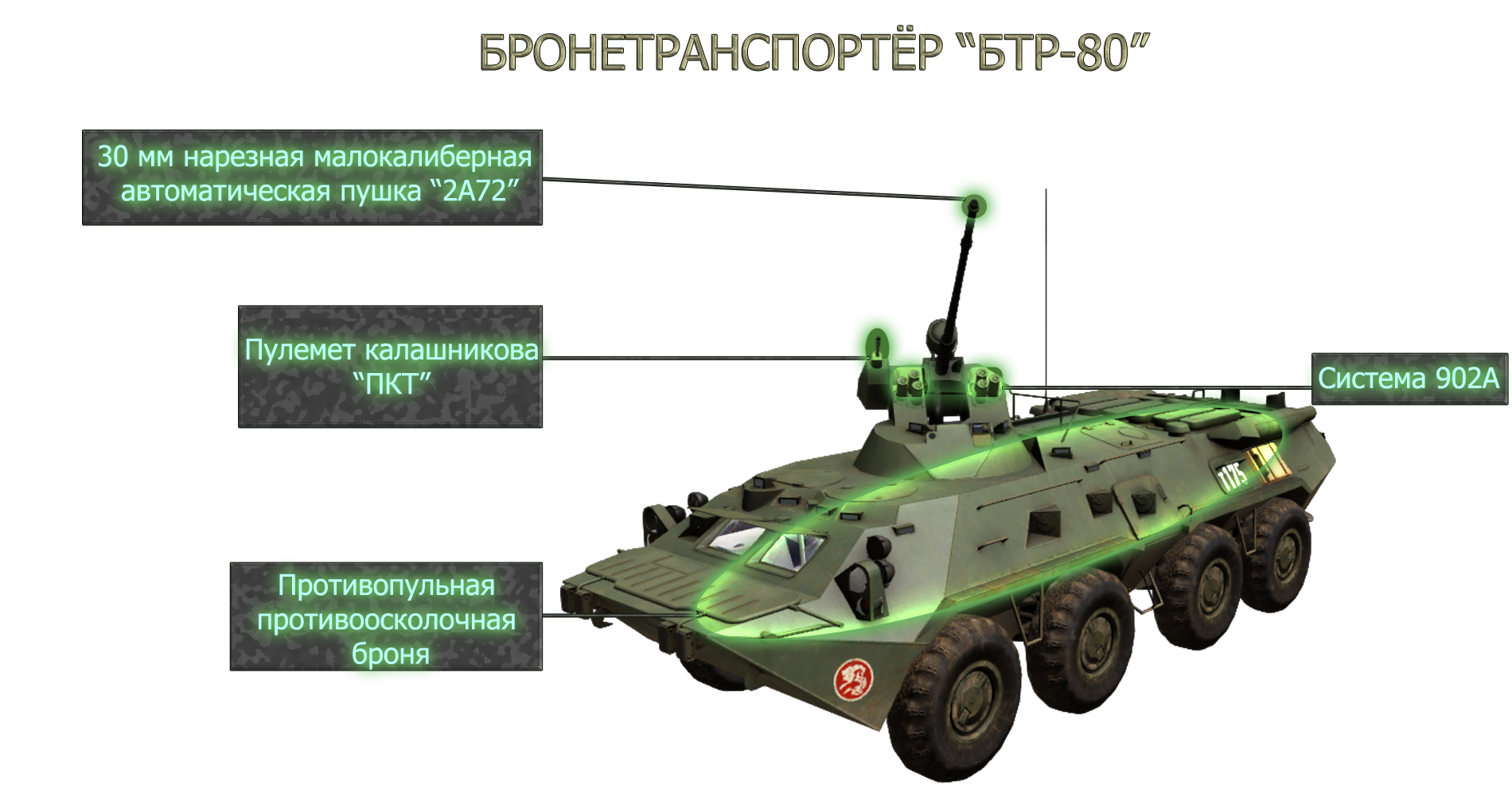

БТР-80А — советский колёсный бронетранспортёр (БТР);

Предназначен: для транспортировки пехоты по полевым условиям и в боевых действиях;

Тактико-технические характеристики:

Размеры:

Боевая масса: 13,6 тонн;

Длина корпуса: 7650 мм;

Ширина: 2900 мм;

Высота: 2350-2460 мм;

Клиренс: 475 мм;

Бронирование:

Тип: Противопульная противоосколочная броня;

Лоб корпуса: 10 мм;

Борт корпуса: 7 мм;

Вооружение:

Основной калибр:30 мм спаренная нарезная малокалиберная автоматическая пушка 2А72;

Дополнительное вооружение: 7,62х54 мм Пулемет Калашникова Танковый;

Боекомплект:

30 мм Бронебойный снаряд ЗУБР11 – 150 выстрелов;

30 мм Осколочно-фугасный снаряд ЗУОФ8 – 150 выстрелов;

7,62 мм патрон – 2000 патронов;

Двигатель:

Дизельный 4-тактный, 8-цилиндровый двигатель;

Максимальная мощность: 260 л/с;

Скорость по шоссе: 80 км/ч;

Скорость на плаву: 7 км/ч;

Запас хода: 600 км;

Экипаж/Десант:

Экипаж 3 человека:

Командир;

Механик-водитель;

Стрелок;

Десант 7 человек;

Десант на броне 9 человек;

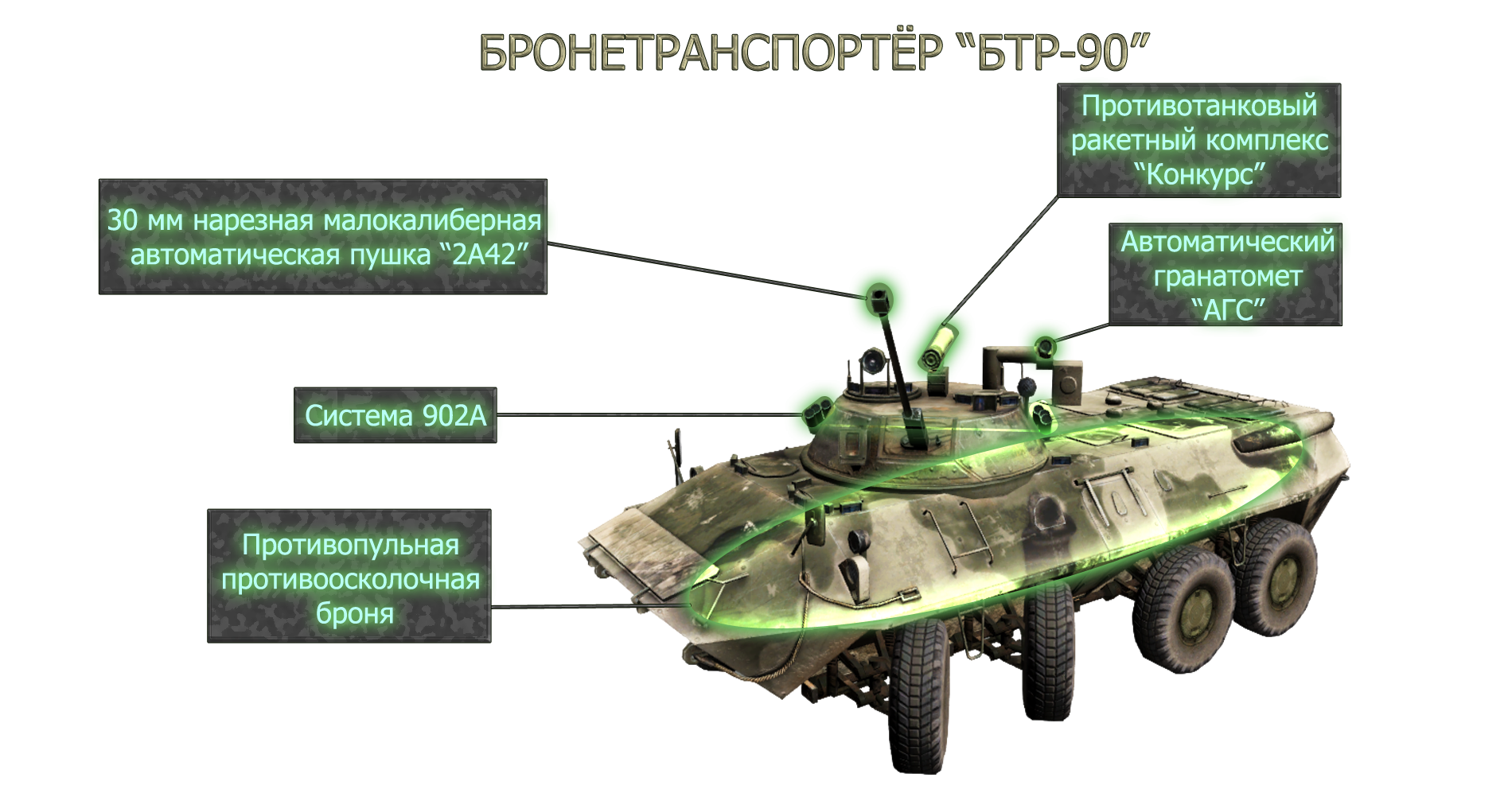

БТР-90 — российский колёсный бронетранспортёр (боевая машина);

Предназначен: для транспортировки пехоты по полевым условиям и в боевых действиях;

Тактико-технические характеристики:

Размеры:

Боевая масса: 22 тонны;

Длина корпуса: 8200 мм;

Ширина: 3100 мм;

Высота: 3000 мм;

Клиренс: 510 мм;

Бронирование:

Тип: Противопульная противоосколочная броня;

Лоб корпуса: 10 мм;

Борт корпуса: 7 мм;

Вооружение:

Основной калибр:30 мм спаренная нарезная малокалиберная автоматическая пушка 2А42;

Дополнительное вооружение: 7,62х54 мм Пулемет Калашникова Танковый;

Автоматический гранатомет: «АГС»;

Противотанковый ракетный комплекс «Конкурс»;

Боекомплект:

30 мм Бронебойный снаряд ABCP-T – 160 выстрелов;

30 мм Осколочно-фугасный снаряд HEIF-T – 340 выстрелов;

7,62 мм патрон – 1750 патронов;

Противотанковые управляемые ракеты 9К111 – 8 выстрелов;

30 мм гранаты: - 400 штук;

Двигатель:

Дизельный с надувом двигатель «ЯМЗ 2В-06-2С»;

Максимальная мощность: 510 л/с;

Скорость по шоссе: 100 км/ч;

Скорость на плаву: 12 км/ч;

Запас хода: 800 км;

Экипаж/Десант:

Экипаж 3 человека:

Командир;

Механик-водитель;

Стрелок;

Десант 7 человек;

Десант на броне 8 человек;

Комплексы ПВО (Противовоздушной обороны)

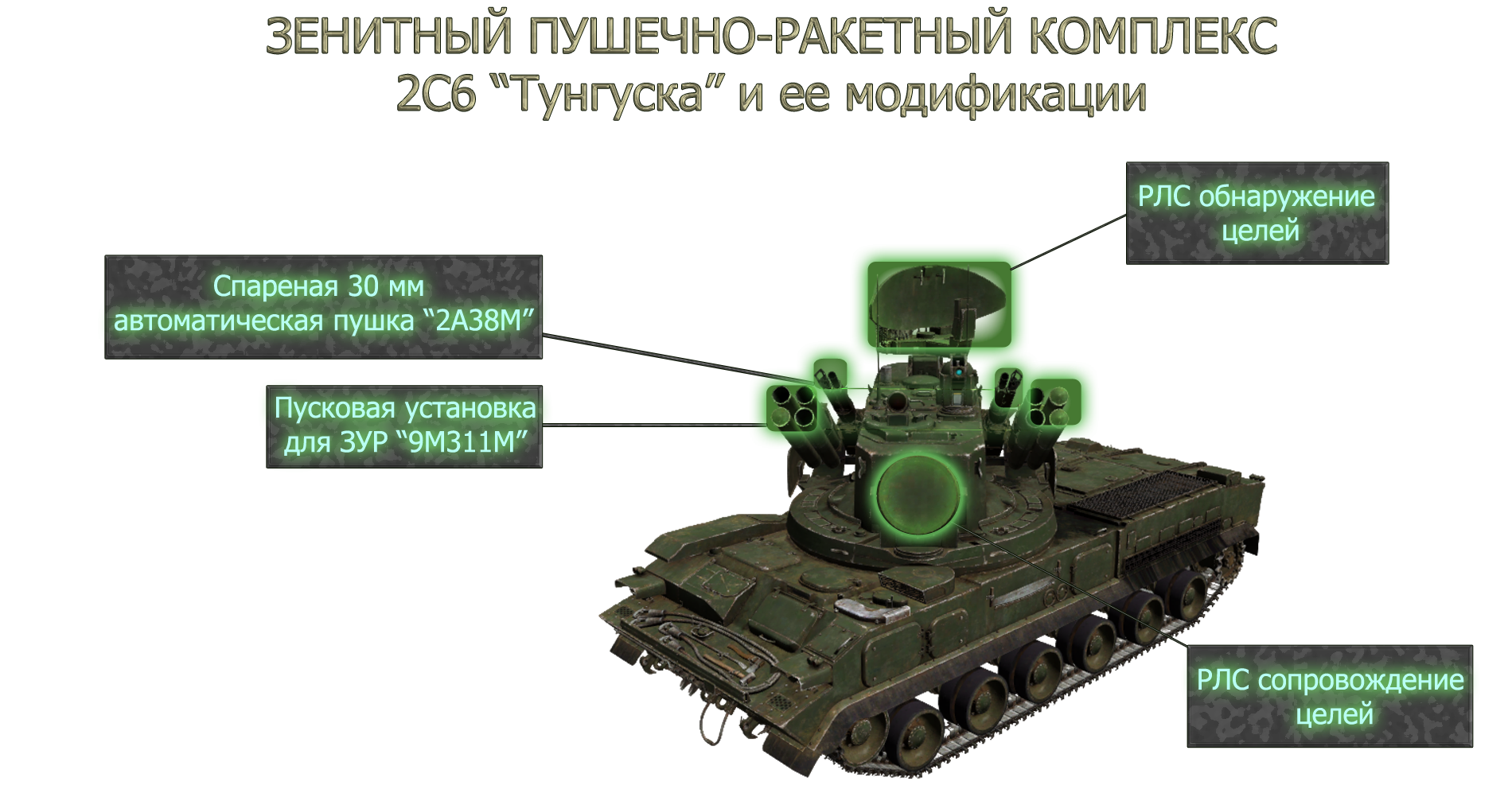

2С6 «Тунгуска» — советский и российский зенитный пушечно-ракетный комплекс имеет несколько модификаций (2С6, 2С6М);

Предназначена: для защиты наземных войск от различных воздушных угроз, включая вертолёты, самолёты и крылатые ракеты.

Тактико-технические характеристики:

Размеры:

Боевая масса: 34 тонны;

Длина корпуса: 7880 мм;

Ширина: 3400 мм;

Высота: 4021 мм;

Клиренс: 180-580 мм;

Бронирование:

Тип: Противопульная броня;

Лоб корпуса: 7 мм;

Борт корпуса: 7 мм;

Вооружение:

30 мм спаренная автоматическая пушка «2А38М»;

Пусковая с ЗУР (Зенитная управляемая ракета) «9М311М»;

Боекомплект:

30 мм снаряд – 1904 выстрелов;

ЗУР «9М311М» - 8 выстрелов;

Дальность обнаружение целей: 7,5 км;

Двигатель:

V образный четырехтактный 12 цилиндрованный дизельный двигатель «В-46»;

Максимальная мощность: 710 л/с;

Скорость по шоссе: 65 км/ч;

Запас хода: 500 км;

Экипаж/Десант:

Экипаж 3 человека:

Командир;

Механик-водитель;

Стрелок;

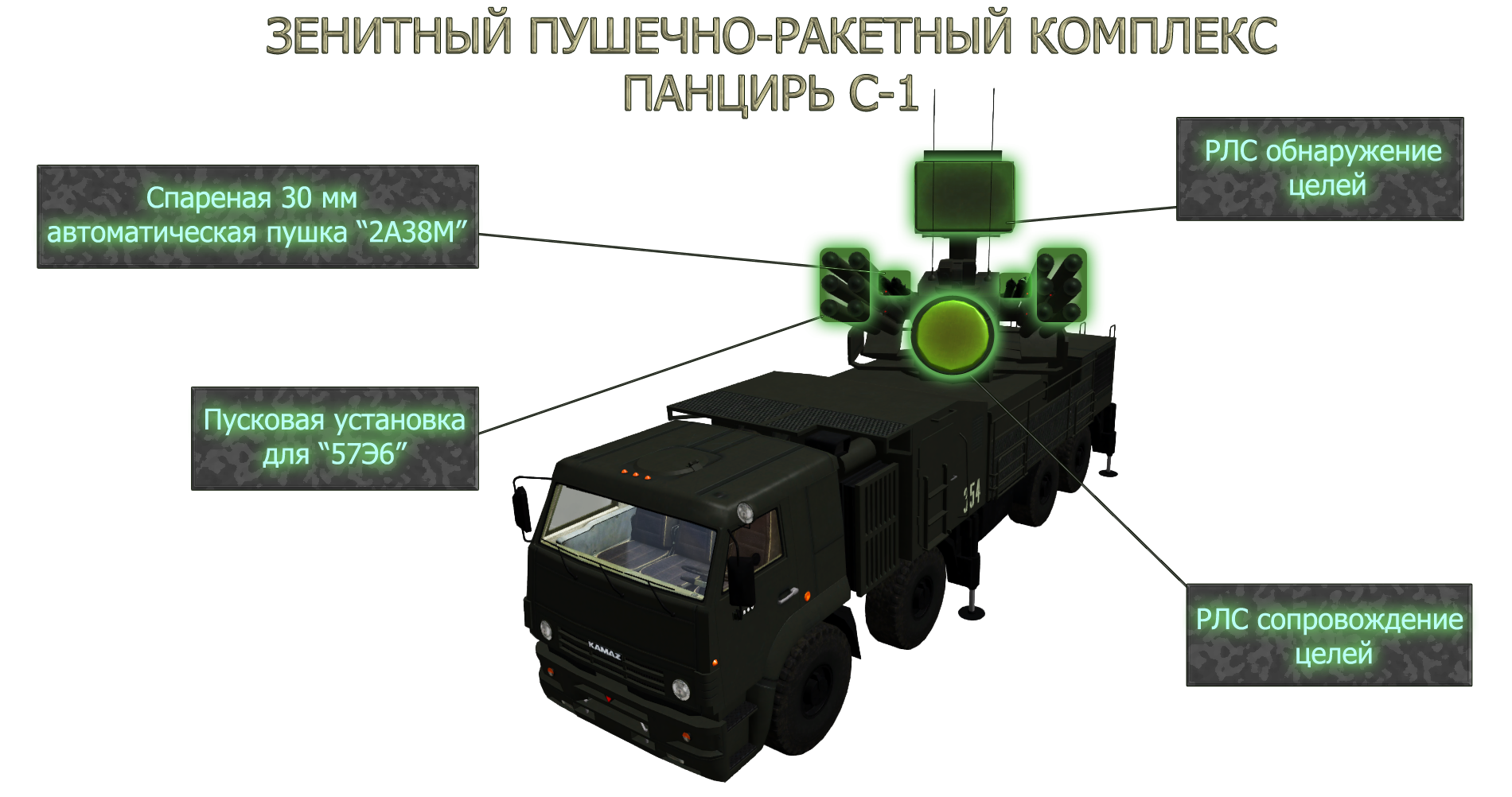

Панцирь С-1 — советский и российский зенитный пушечно-ракетный комплекс;

Предназначен: для противовоздушной обороны малоразмерных военных (в том числе подвижных) и административно-промышленных объектов и районов от самолётов, вертолётов, крылатых ракет, беспилотных летательных аппаратов (БПЛА) и высокоточного оружия.

Тактико-технические характеристики:

Размеры:

Боевая масса: 30 тонны;

Длина корпуса: 11365 мм;

Ширина: 2550 мм;

Высота: 4021 мм;

Клиренс: 400 мм;

Вооружение:

30 мм спаренная автоматическая пушка «2А38М»;

Пусковая с ЗУР (Зенитная управляемая ракета) «57Э6»;

Боекомплект:

30 мм снаряд – 1700 выстрелов;

ЗУР «9М311М» - 12 выстрелов;

Дальность обнаружение целей: 17 км;

Двигатель:

Дизельный с турбонаддувом двигатель «КАМАЗ-740.632-400»

Максимальная мощность: 400 л/с;

Скорость по шоссе: 90 км/ч;

Запас хода: 500 км;

Экипаж/Десант:

Экипаж 3 человека:

Командир;

Механик-водитель;

Стрелок;

Пассажир 2;

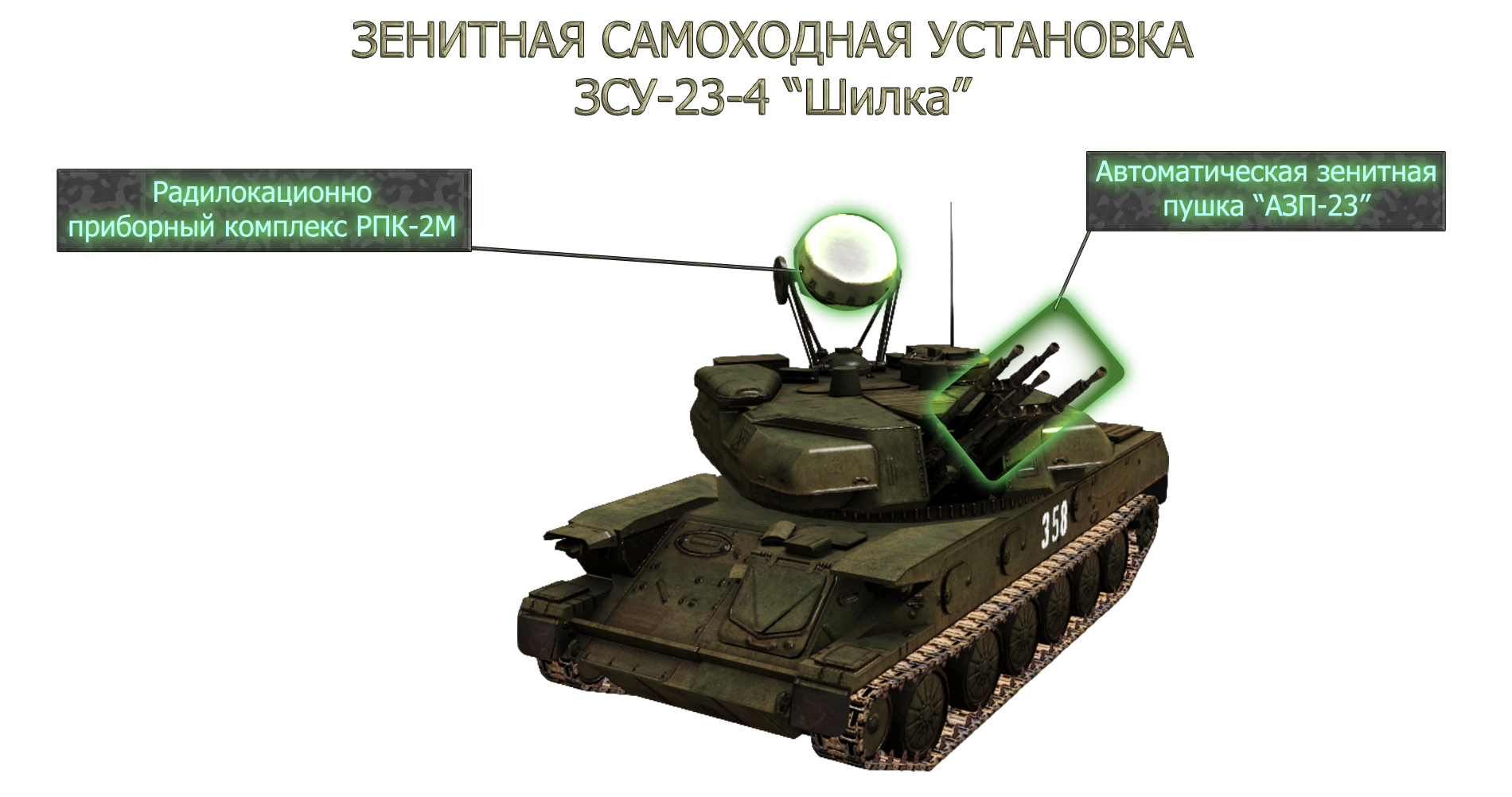

ЗСУ-23-4 «Шилка» — советская автоматическая зенитная самоходная установка;

Предназначена: для защиты боевых порядков войск, колонн на марше, стационарных объектов и железнодорожных эшелонов от нападения воздушного противника;

Тактико-технические характеристики:

Размеры:

Боевая масса: 21 тонна;

Длина корпуса: 6495 мм;

Ширина: 3075 мм;

Высота: 3764 мм;

Клиренс: 400 мм;

Вооружение:

23 мм Автоматическая зенитная пушка «АЗП-23 4-х ствольная»;

Боекомплект:

23 мм снаряд – 2000 выстрелов;

Дальность обнаружение целей: 2 км;

Двигатель:

Дизельный двигатель «В-6Р»

Максимальная мощность: 280 л/с;

Скорость по шоссе: 50 км/ч;

Запас хода: 300 км;

Экипаж/Десант:

Экипаж 3 человека:

Командир;

Механик-водитель;

Стрелок;

Наземная техника Вооруженных Сил Российской Федерации

Основные боевые танки

Самоходные артиллерийские установки и РСЗО

Боевые машины пехоты и бронетранспортёры

Комплексы ПВО (Противовоздушной обороны)

Комментарии 0
