Военная Топография

“Данное учебное пособие было создано для обучения бойцов Вооруженных Сил Российской Федерации при 7-ой армии”

Умение ориентироваться на местности чрезвычайно важно, особенно во время боя. Там нет врагов с красными маркерами над их головами, поэтому вам придется использовать доступные инструменты, ориентиры и многое другое.

Для определения своего местоположения и ориентирования на местности, каждому военнослужащему необходимо иметь в своем инвентаре следующие инструменты и приборы:

На постоянной основе:

Компас;

Карта;

GPS;

КОМПАС

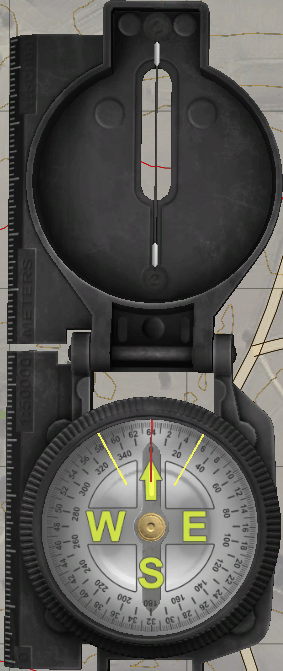

Ваш компас – это ваш лучший друг при определении своего местоположения или противника. Он поможет вам ориентироваться по сторонам света и определить направление вашего движения и поможет вам определить ваше местоположение на карте.

Особенностью компаса является то что на нем присутствует красная линия, которая показывает туда, куда ты обращен по фронту (то есть куда ты смотришь).

Также на нем есть шкала отображающая азимут от 0 до 360 градусов. Одно деление равно 10 градусам.

N (север) – 0 (360)

E (восток) – 90

S (юг) - 180

W (запад) – 270

КАРТА и GPS

У вас всегда должна быть при себе карта и GPS. Карта позволяет вам увидеть общую картину местности, найти важные объекты и ориентиры, а также определить ваше местоположение и союзников по координатам (при наличии GPS их местоположение). Также на карте можно проставить местоположение позиций техники, пехоты, укрепрайонов противника, нанести тактическую обстановку (проставить маршруты движения, важные объекты, минные поля, и многое другое.)

Расстояние на карте можно определять по интервалу контуров (который меняется при приближении и отдалении).

Размеры квадратов карты:

100х100м

1х1км

10х10км.

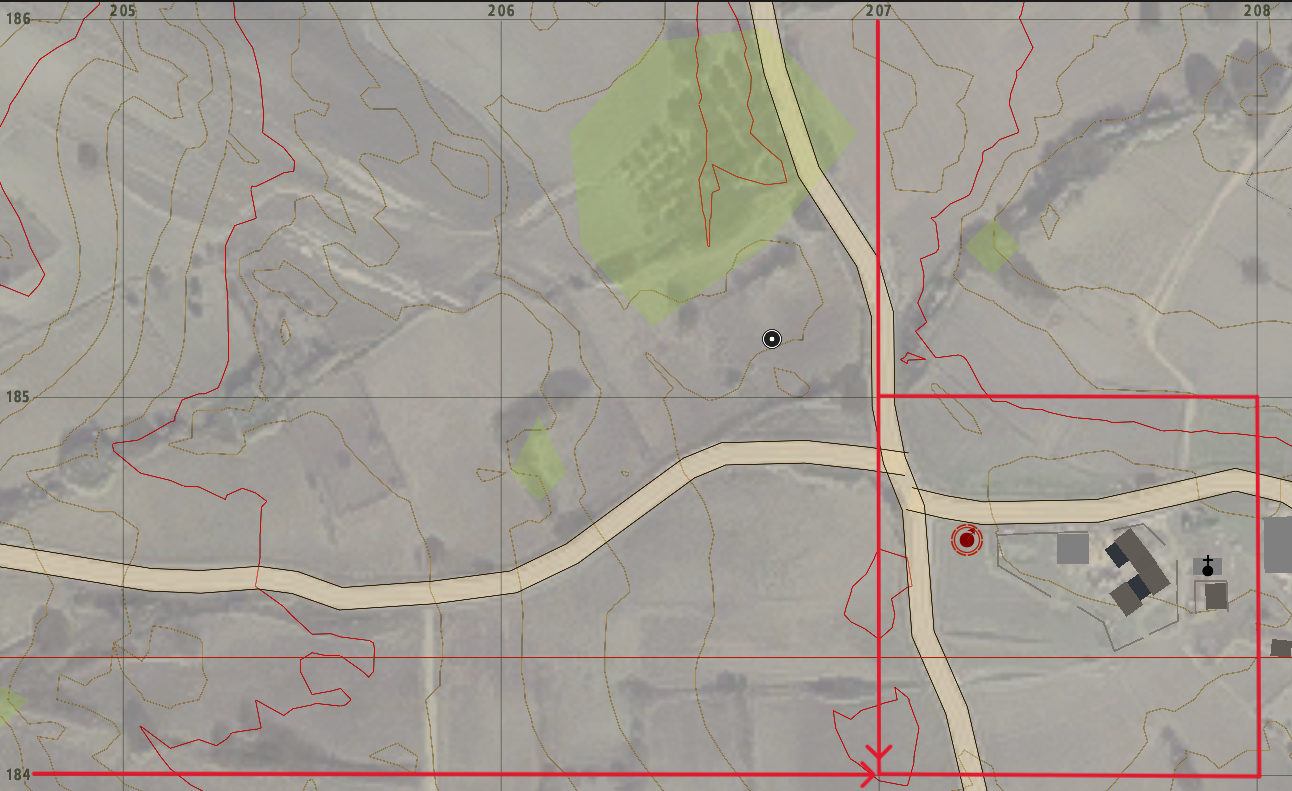

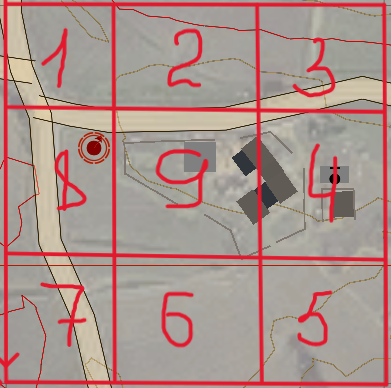

Для определения координат вашего местонахождения, необходимо приблизить карту чтоб координаты имели трехзначный вид. Координаты считываются сначала по верхней (нижней) шкале слева на право потом по боковой шкале сверху вниз. Тем самым вы определите квадрат в котором вы находитесь (пример 1). Для определения квадрата по улитке нужно провести небольшие махинации и разделить квадрат на 9 равных частей и пронумеровать от 1 до 9 по кругу.

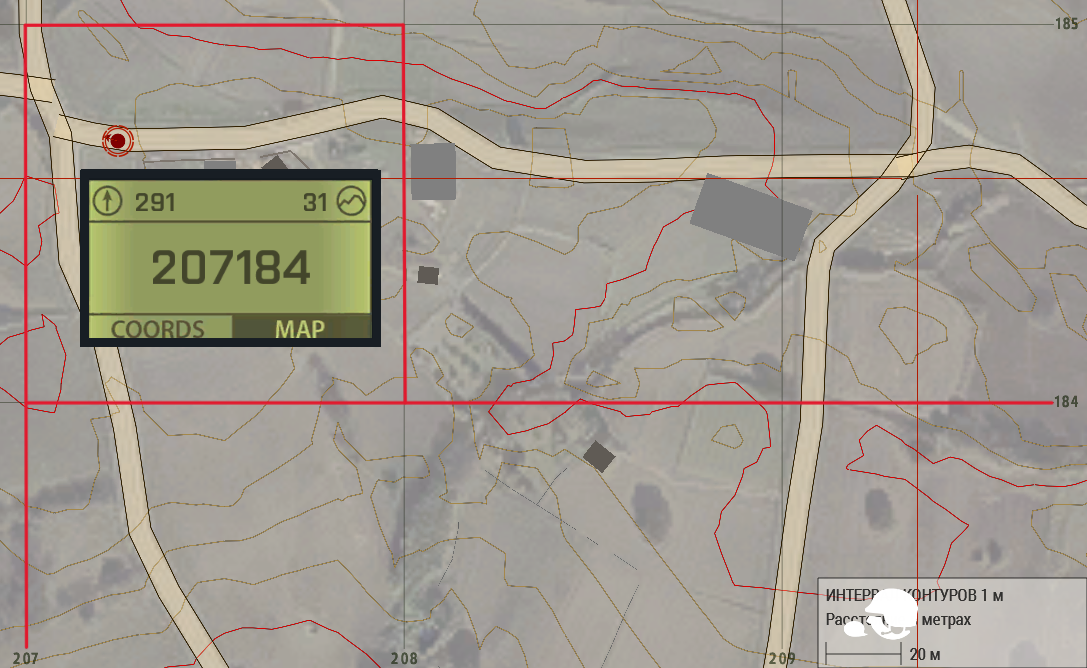

Пример 1: Квадрат 207184 в данный момент мое местоположение.

При наличии GPS в инвентаре на карте будет доступен его интерфейс, где будут отображены ваши координаты.

Принципы запоминания местности на карте:

- дороги: главная, второстепенная, проселочная, железная;

- ландшафт: холмы, горы, равнины, скалы, реки, побережья, поля, бухты, заливы.

- сооружения: сторожки, вышки, сараи, амбары, промышленные зоны, сёла, посёлки, школы, магазины, церкви, города, пожарные части, больницы, стройки, портовые районы, линии электропередач, заправки и т.д.

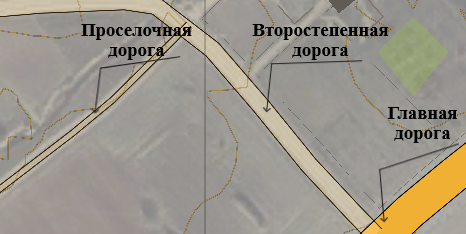

Дороги

Ландшафт

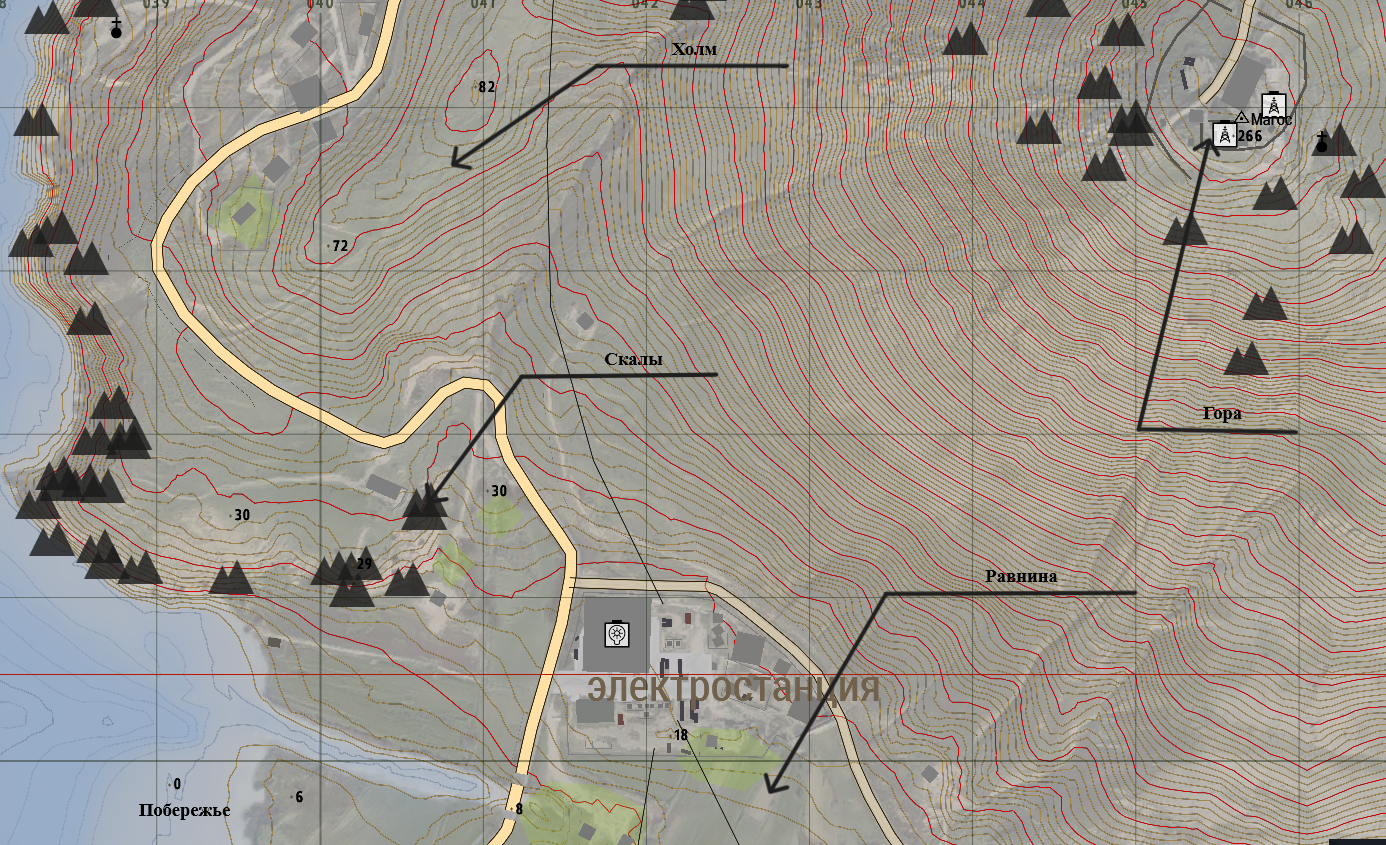

Холм – это небольшая возвышенность округлой или овальной формы с пологими склонами. Высота до 200 м.

Гора – это неровный участок земной поверхности, который сильно возвышается над окружающей поверхностью, имеющие крутые склоны, выраженное подножие, плоскую либо остроконечную вершину. Высота от 200 м.

Равнина – это относительно ровный обширный участок поверхности суши, дна океанов и морей с пологими уклонами (менее 5°), мягкими формами и незначительными колебаниями высот.

Скала – это каменная глыба с крутыми склонами и острыми выступами. Также это выход каменных горных пород с крутыми или отвесными склонами и обычно остроконечными вершинами.

Река – это естественный поток пресной воды, который течёт по определенному руслу от истока к устью.

Побережье – это полоса земли, местность вдоль берега (моря, озера, большой реки).

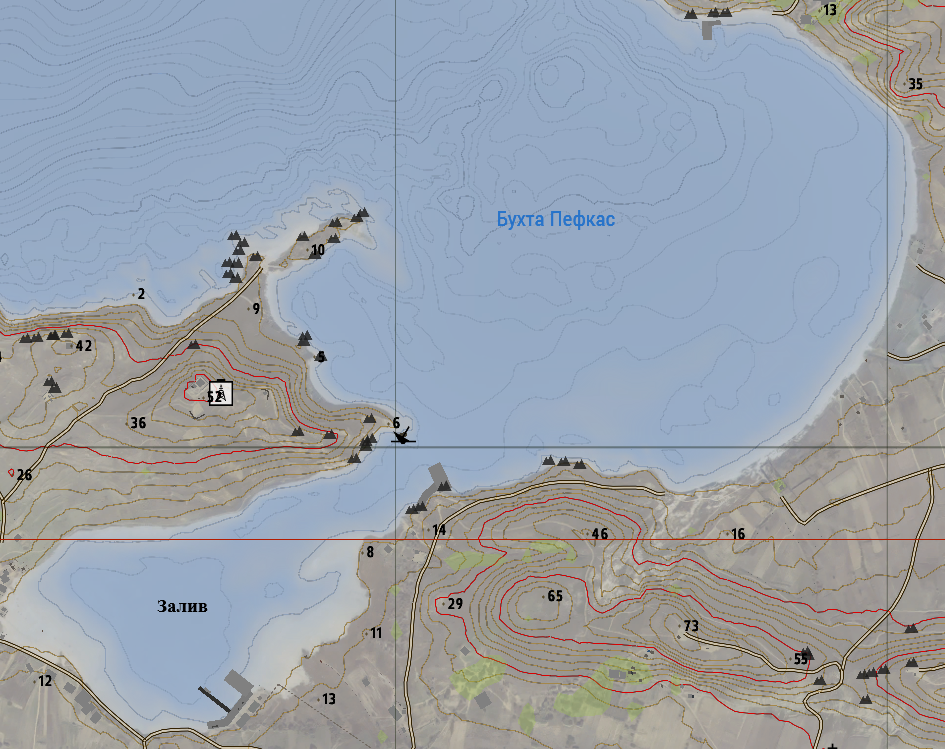

Бухта – это небольшая часть океана, моря, озера или водохранилища, более или менее глубоко вдающаяся в сушу, иногда обособленная от открытых вод мысами, островами или косами.

Залив – это часть океана, моря, озера или другого водоёма, глубоко вдающаяся в сушу, но имеющая свободный водообмен с основной частью водоема.

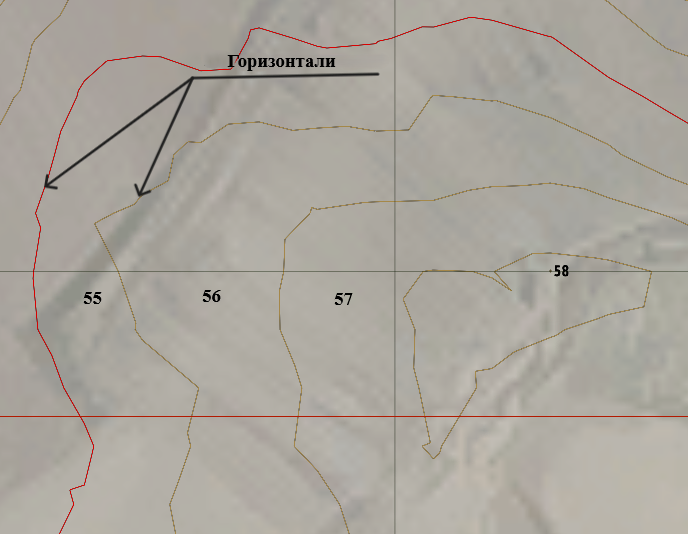

На карте также присутствует горизонтали - это линии, соединяющие точки с одинаковой абсолютной высотой. Красным цветом отображается четное число горизонталей (высота с четным числом), коричневым нечетное (высота с нечетным числом), на глубину так же есть горизонталь, он отображается белыми полосами. Расстояние между горизонталями составляет около 5 м.

Сооружения

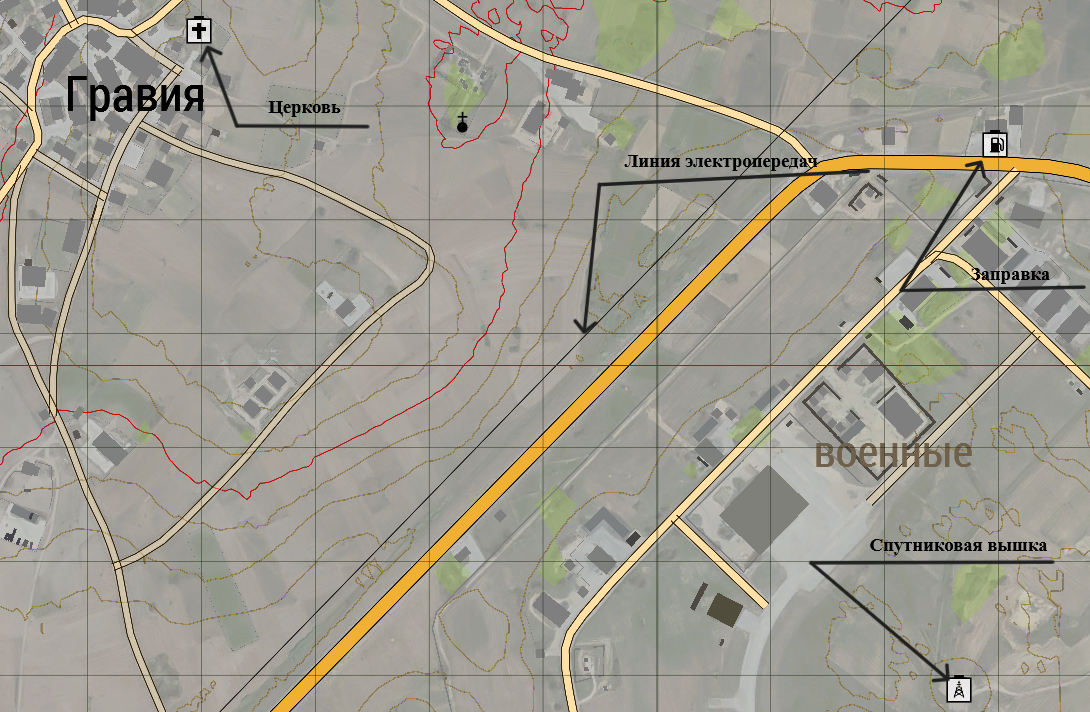

На можно увидеть расположение городов, поселков, сел. В которых располагаются различные строения (сторожки, вышки, сараи, амбары, промышленные зоны, школы, магазины, церкви, пожарные части, больницы, стройки, портовые районы, линии электропередач). Так же есть одиночно стоящие строения.

Пример: Наглядно покажу некоторые из них.

Метки и их цвета

Для правильного нанесения меток на карту необходимо знать и использовать определенную цветовую гамму и правильное обозначение.

Красный цвет - данным цветом на карте отмечается текущее местоположение союзных сил/себя;

Синий цвет - данным цветом на карте отмечается противник, будь то пехотинец, наземная, водная или воздушная техника, укрепрайон и т.д.;

Зеленый цвет - данным цветом на карте отмечается противник, будь то пехотинец, наземная, водная или воздушная техника и т.д. именно ЧДКЗ, ЧСО, Талибы;

Черный цвет - данным цветом на карте отмечаются мины, заминированные участки, сгоревшая/не боеспособная техника, условное обозначение цели для артиллерийского и прочих ударов, также иногда черным цветом отмечаются трупы. Обязательно добавляется подпись типа мины или тип уничтоженной техники;

Желтый цвет - данный цвет используется для целеуказания ВКС, Артиллерии, указание тыловых мест (МТО) точка эвакуации;

Белый цвет - данным цветом на карте отмечается пустая и боеспособная техника, также иногда белым цветом отмечаются зачищенные здания, дворы, либо кварталы;

OPFOR - данным цветом на карте отмечается маршрутная/конечная точка. При наличии нескольких маршрутных меток, перемещение начинается от меньшего к большему (от 1 waypoint / контрольной точки до 2 и так далее). Также зелёным отмечается метка высадки, конечная точка, огневая техники и т.п. ;

Расстановка меток на карте:

Метки ставятся при двойном нажатии ЛКМ на карту.

Менять цвет - ⇧ Shift+↑ или ⇧ Shift+↓

Менять форму маркера - ↑ или ↓

Рисовать линию выбранного цвета - Ctrl+Alt

Рисовать эллипс - ⇧ Shift+Alt

Поставить выбранный маркер на ближайшей дороге - Ctrl+⇧ Shift

Изменить размер маркера - зажать ⇧ Shift и крутить колесо мыши

Повернуть маркер - зажать Alt и отводить курсор мыши.

Обозначение:

В заключении хочу поделиться маленьким лайфхаком, многие его знают, для новичков будет полезно.

Для точного определения координат, высоты или глубины можно использовать активную метку (для ее постановки нужно на участке карты нажать ЛКМ+Shift). Она отображается на карте, так же и на местности, с её помощью можно не смотря на карту добраться до нужного места, определить правильность местонахождения техники противника и т.д.

К- Координаты, В- Высота
